目前，熊猫液晶电视的资料很少，为此笔者在修好一台熊猫液晶彩电后，将其二合一板上的PFC电路、开关电源电路画出来，由于是根据实物所画，故元件的编号、型号真实可靠，是不可多得的第一手资料，供维修同行参考。其中，贴片电容实物不标注容量，且贴片电容数量太多，不便将每个贴片电容取下测其容量，所以图上贴片电容没有标容量，望理解。
    熊猫L32A7031型液晶电视电源为整合型，即将开关电源电路、背光逆变电路整合在一块板上，也称之为“IP板”。由于逆变电路将PFC输出的380V左右真流电压变成交流正弦高压，故开关电源的负担减轻很多。这里只介绍IP板上的PFC电路和开关电源电路。
    1．PFC电路
    如图1所示。该电路以L6562D为核心，Q4为功率输出管，PL1为储能电感（同时兼任零电流检测变压器）,D5为整流二极管，C12为PFC输出端滤波电容。注意：该PFC电路与众不同，无保护二极管。

    开机状态，L6562D的⑧脚得到14V直流电压，PFC电路起振。当Q4导通时，电感PL1储能；当Q4截止时，PL1两端感应电压方向为左负右正，与300V叠加，在C12上产生约400V直流电压。
    待机状态时，L6562D的⑧脚电压为0V,PFC电路停振，这样300V脉动直流电压经D5后，由C12滤波，故待机时PFC输出端的电压约300V。
    2．开关电源电路

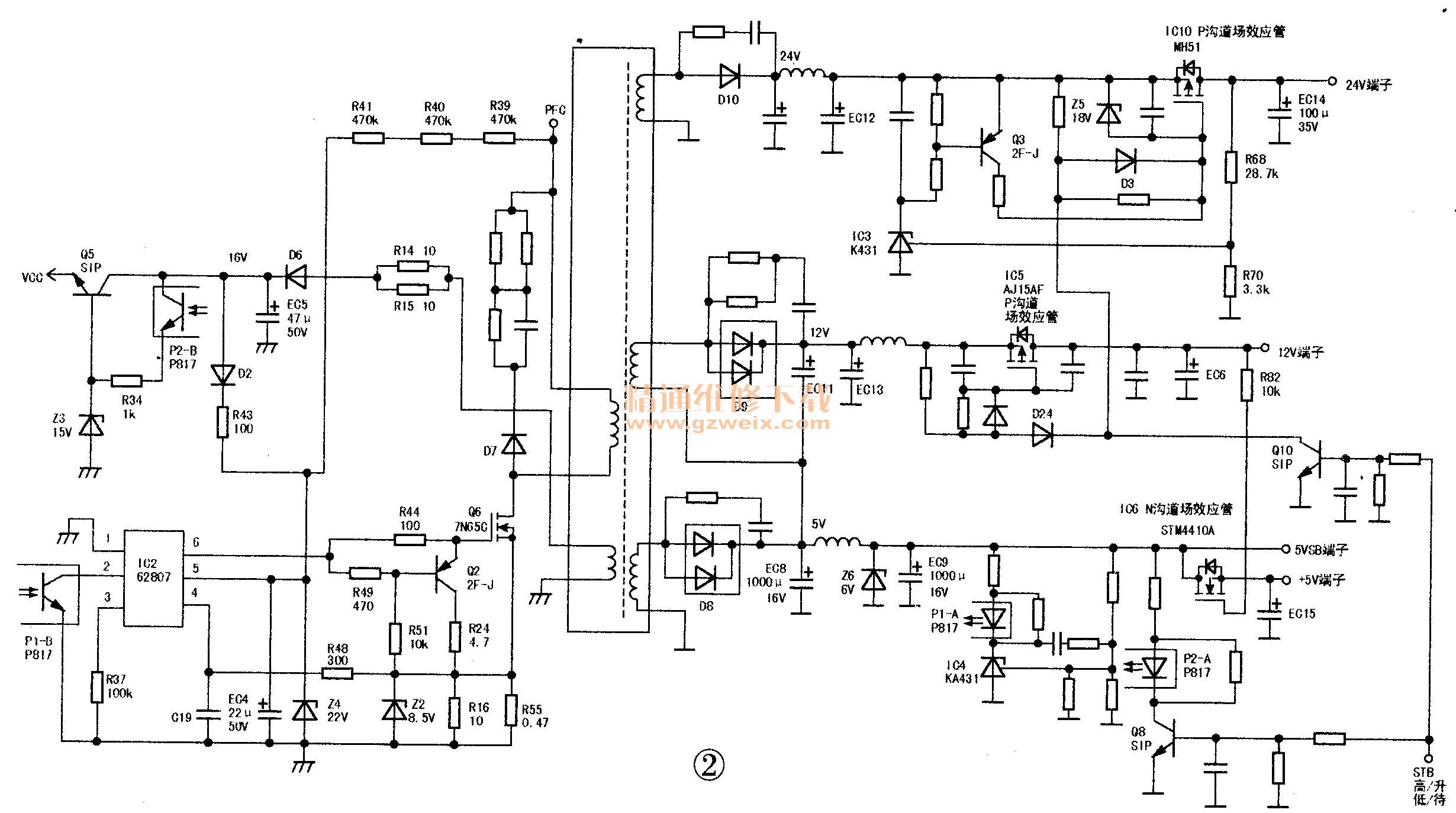

    该机无副电源，所以接通交流市电时，开关电源就起振工作。如图2所示，该开关电源以62807为核心，Q2为推动管，Q6为功率开关管，P1光耦和IC4为稳压环路的一部分。

    当接通市电后，不管PFC输出端为300V或400V ,62807的⑤脚都会得到启动电压（由R39、R40、R41提供Z4稳压），电源起振，稳压电路工作，D6整流、EC5滤波产生的约16V直流电压，经D2 、R43向62807供电，取代启动电压。
    在待机状态时，电源板STB端子为低电平（约0V ），则Q8、Q10截止，光耦P2截止，导致Q5截止，发射极电压VCC为0V，因此PFC电路中L6562D的⑧脚无电压，故待机时PFC电路停振，则PFC输出端为300V，供电源用。
    Q10的截止，使IC10 P沟道场效应管的栅极电压为24V，栅极、源极电压均为24V , IC10截止，则24V端子无输出电压；Q10的截止，也使P沟道场效应管IC5的栅极为12V，栅极、源极均为12V，则IC5截止，漏极D无输出，12V端子无输出。12V端子无输出，使N沟道场效应管IC6的栅极电压为0V,出端则IC6截止，5V端子无输出。可见，待机时电源几个输出端子只有5VSB有电压输出，其他三个端子均无输出。
在开机状态，电源板STB端子变为高电平，则Q8、Q10都饱和导通，光耦P2导通，Q5导通，发射极产生14V左右的电压，VCC为14V左右，使PFC电路中L6562D的⑧脚得到电压，故PFC电路起振，因此开机状态PFC输出端直流电压被提升，约400V左右，供开关电源、背光电路使用（背光电路功率输出供电为400V）。
    Q10的导通，使P沟道场效应管IC10的栅极电压下降为4.2V左右，源极电压为24V，那么栅源电压为VGS=4.2V-24V=-19.8V, VGS为负值，IC10导通，漏极D有24V，则24V端子有输出。
    Q10的导通，使P沟道场效应管IC5的栅极电压为0.6V,源极为12V，则栅源电压VGS=0.6V-12V=-11.4V,IC5导通，漏极D有12V电压，12V端子有输出。
    12V端子有电压，使N沟道场效应管IC6的栅极电压为12V, N沟道的IC6导通，源极S有5V电压输出，即＋5V端子有电压输出。IC6导通后，源极电压变为5V，此时栅极电压仍为12V，那么栅源电压VGS=12V-5V=7V，即栅极电压比源极高7V，故IC6可以继续导通，5V端子继续有输出。

小结：P沟道场效应管要导通．栅极电压必须低于源极电压（即VGS为负值），且得达到一定数值。P沟道场效应管电流方向是由源极S流向漏极D;N沟道场效应管要导通，栅极电压必须高于源极电压（即VGS为正值），且得达到一定数值。N沟道场效应管电流方向是由漏极D流向源极S。可见，N沟道的和P沟道的栅源电压、电流方向正好相反，千万别弄混了。

    说明：1．稳压二极管稳压值为实测值，其中Z3、 Z4、Z5为三脚贴片稳压二极管，而Z2,Z6为普通。2.IC5、IC6为8脚贴片场效应管。
