6.PWM电路（DC-DC转换）

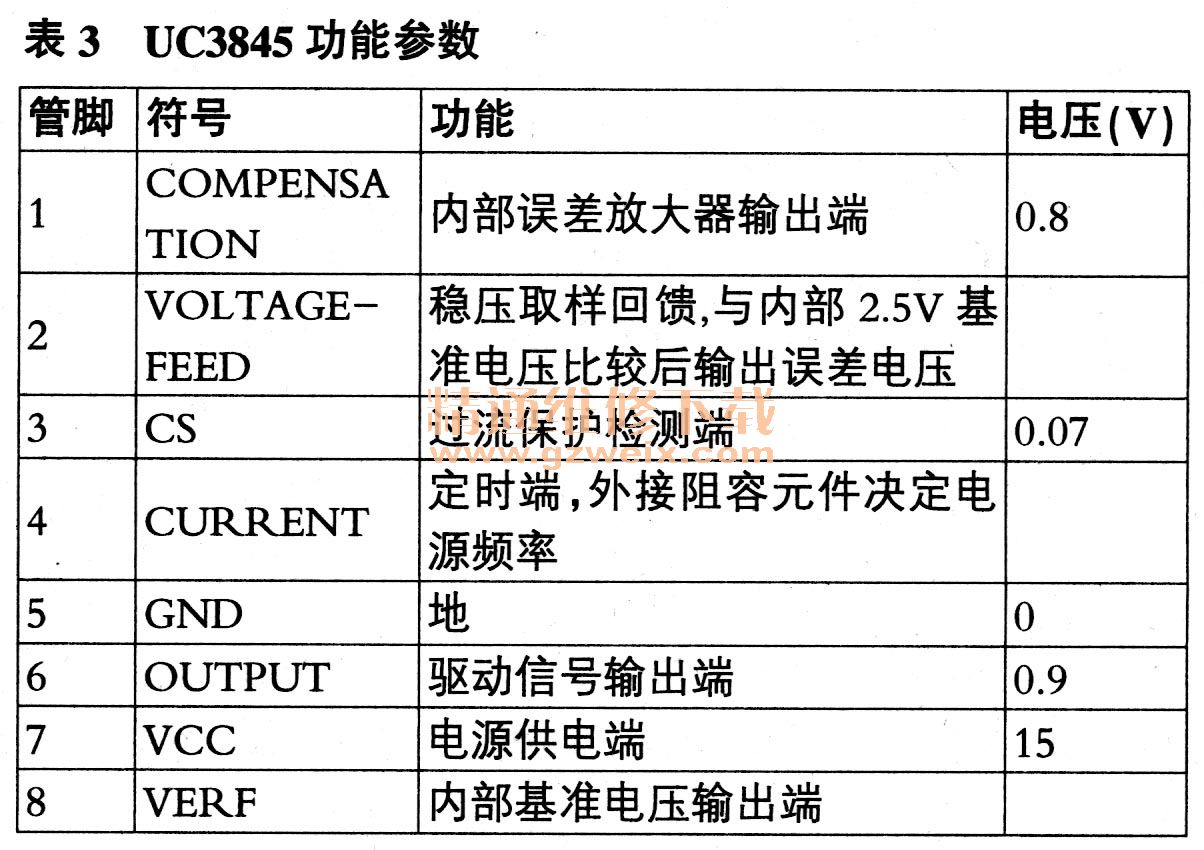

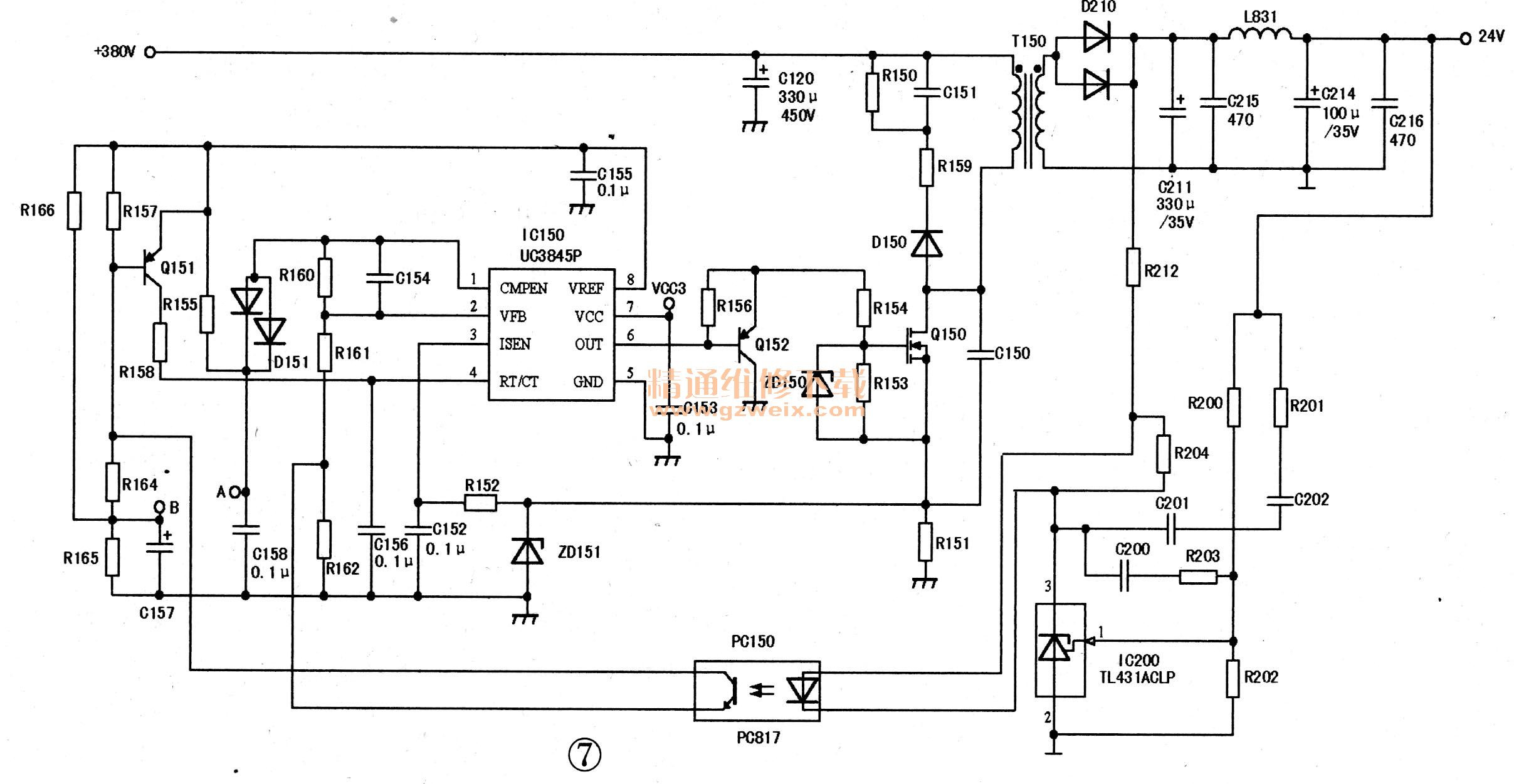

    PWM电路的芯片是UC3845，参数如表3所示，PWM电路如图7所示。经功率因数校正及升压后输出的380V电压，经开关变压器T15。初级的①、②脚，送到Q150的D极，同时由芯片供电电路提供VCC3（15V）电压送到IC150的⑦脚作为IC150的启动电源。工作条件具备后，内部电路起振，⑥脚输出PWM正脉冲，Q152截止，Q15。导通，此时Q150源极外接电流检测电路R151、R152将Q150的电流信号转换为电压信号回馈到③脚，当③脚对地电压达到0.9V-1.2V时，电源进入过流保护状态。本电源采用直接取样稳压方式，配合光祸PC150实现输出电压的稳定。当开关电源因某种原因导致24V电压升高时，24V电压经R200、R202使IC200的R端电压高于2.5V，导致IC200 A、K间阻值减小，K端电位下降，流过PC15。发光二极管①、②脚的电流增大，光照增强，控制PC150内部光敏管导通，一方面将反馈电压输送到IC150的②脚内部，并与基准电压比较，控制PWM占空比，输出电压下降，反之亦然。另一方面使Q151基极电位下降而导通，集电极输出的电压送到IC150的④脚，控制电源振荡频率，调节输出24V DC电压。



    7.保护电路
    本电源的保护电路完善，灵敏度高，有尖峰吸收、过流、过压、欠压保护电路。
    （1）尖峰吸收
    1）5V副电源电路尖峰吸收由ZD600、R600、D600、C600组成尖峰吸收电路，消除在U601内部开关管截止时T600自感电动势对IC601的冲击，保护开关管的安全。另外，D121为防C120浪涌保护所设。
    2）24V形成电路尖峰吸收电路由、C151、R150、D150、R159组成，避免尖峰脉冲对Q150的冲击。
    （2）整机电源过流保护电路
    由R127、R127B、R126以及ZD131组成。当整机电流过大时，流经R127和R127B并联电阻的上端电压升高，经R126使IC120④脚电压上升，当该点电压高于0.8V闭值时IC120内部检测电路启动，停止振荡，⑦脚输出为0V，无380V输出，整机停止工作。
    （3）背光电压形成电路（24V形成电路）
    功率驱动开关管Q15。源极外接电流检测电路，R151、R152将Q150的电流信号转换为电压信号回馈到③脚，当③脚对地电压达到0.9V～1.2V时，电源进入过流保护状态。
    （4）副电源电路
    IC601的④脚为内部电路启动供电端，外接有一个欠压检测电路，当市电整流电压低于120V时，副电源不启动。③脚外接有过流保护取样电阻，当该脚对地电压达到0.77V时，副电源停止工作。
    （5）过压保护电路
    1）输入过压保护电路由VA100担任，当电网电压高于300V后阻值突降，烧毁保险，保护安全。
    2）副电源过压保护电路由Q100、Q101以及外围元件组成。通过R105、R106、R107、R108、R109取样分压，经D101加到Q100 G极，电网电压超过270V后，Q100饱和导通，通过R111将VCCO短路入地，副电源强迫停振，保护整机安全。当整流输出电压达不到保护电压时，Q100截止，Q101导通与否取决于VCCO的高低，因某种原因使VCCO过高时，可通过R111使Q101导通，纠正副电源电路组成工作。

二、故障维修实例
    故障现象1：插上电源插头，面板指示灯不亮，键控和遥控都不能开机。
    分析检修：移开后盖后观察该机电源板无明显烧焦痕迹，保险完好无损，首先查在路电阻，测300V、380V、5V、24V输出端正反向电阻均无明显异常，通电后测5V输出端电压为1.8V，说明副电源不正常，导致整机不能工作。
    接下来检查副电源部分，上电测IC601各脚电压，①脚电压为320V、④脚电压在10V～14V之间波动，说明芯片主电源及供电电源基本正常，将目光转移到输出端，如果＋5V负载短路或次级有短路以及稳压环节损坏均能造成输出电压低的现象，但逐一排查，所有元件正常。拆掉芯片，用三端厚膜块代换，无论怎样调节调压电阻，输出电压如前。再次将芯片装回，检查尖峰吸收电路的ZD600，两端直流电阻为0，再测D600电阻为0，将D600脱开电路板，结果一样，至此，故障元凶出现，将其更换开机，＋5V已经建立，手动二次开机一切正常。
    小结：由于尖峰吸收电路中D600击穿后，虽然芯片其他部分正常，供电正常，而ZD600将开关变压器初级两端电位钳位，感应电动势不能增大，导致次级输出下降，CPU不能得到正常供电，整机不能工作，比较隐蔽。
    故障现象2：插上电源插头，面板指示灯不亮，键控和遥控都不能开机。
    分析检修：打开后盖，速测输入电路，F100保险烧毁，限流电阻TH120断裂，整流输入两端正反向电阻正常，整流输出端正反向电阻正常，PFC输出端正反向电阻均为0、D120、D121在路电阻正常。初步判断只＼有PWM开关管为重点对象，速测其DS正反向电阻均为0。其型号为12N65C3，将其换新，检查源极过流检测电路果然ZD151击穿，更换新品后PFC输出端直流电阻恢复，将保险更换开机＋5V建立，指示灯点亮，手动开机图声俱佳。
