LG 26/32/37LC2R液晶电视机电源电路工作原理分析(二)
来源:本站整理  作者:佚名  2014-09-30 09:29:52

    6.小信号处理电路工作所需的6.5V、12V、19V供电电路

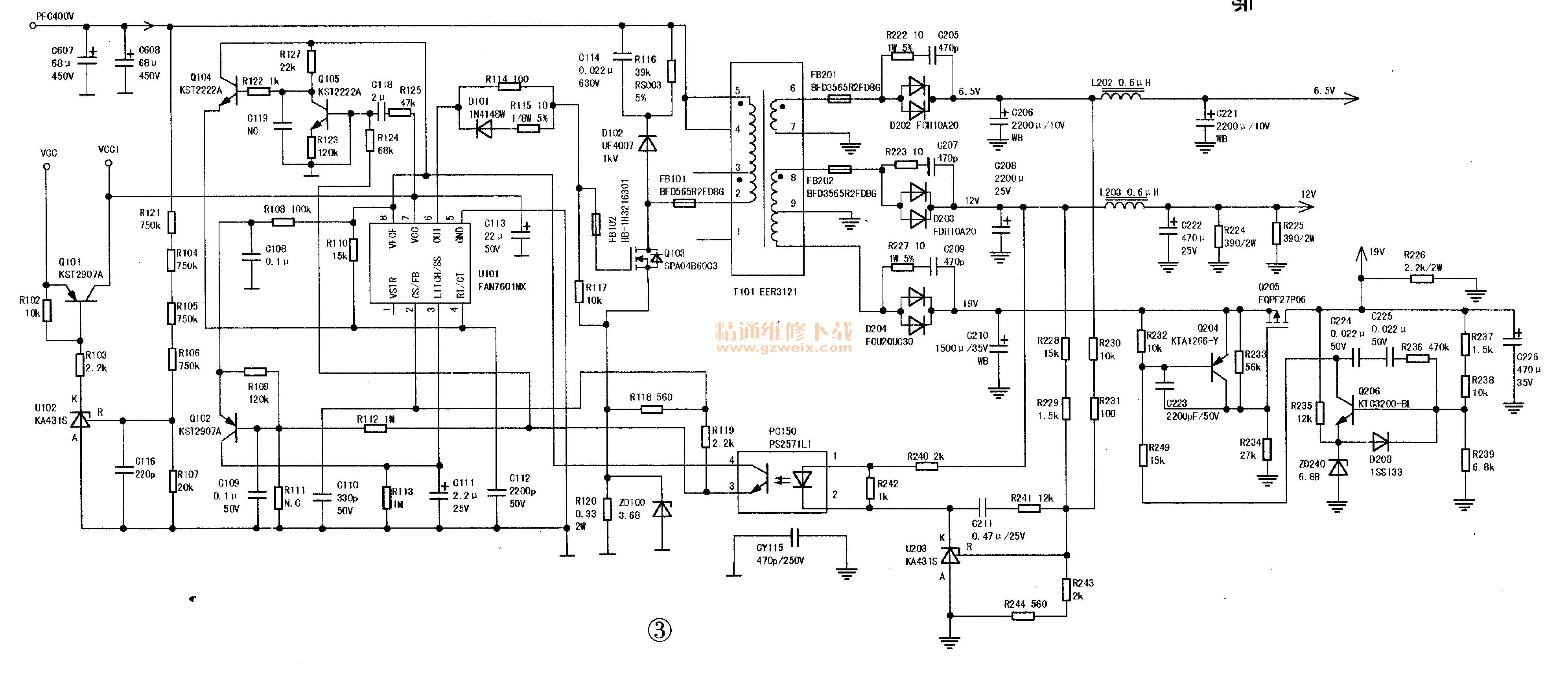

    6.5V、12V、19V电路如图3所示。该电路主要是由绿色电流模式脉冲宽度调制器U101  (FAN7601MX,工作频率可达300kHz)、场效应电源开关管Q103、开关变压器T101及其外围电路组成。U101(FAN7601 MX)各引脚功能如表4所示。由PFC电路输出的400V直流电压分两路输入开关电源电路,一路经T101的⑤-②绕组加到场效应开关管Q103的漏极D;另一路通过R121、R104~R107、Q101(e极的电压由U501提供15V电压)、U102组成的稳压电路稳压后,输出12V电压对U101(FAN7601 MX)⑦脚外接的电容C113充电,当C113两端电压上升到11V时,U101内部振荡电路起振,从⑥脚输出驱动脉冲,通过D101、R114、R115加到Q103栅极,用于控制Q103的导通与截止时间。在开关管Q103导通期间,T101各绕组储能,无整流滤波电压输出;在开关管Q103截止期间,T101各绕组产生的感应电势经各自的整流滤波系统后,输出相应的工作电压。T101⑦-⑥绕组产生的感应电势,经D206整流、C202、C211滤波后,输出6.5V电压;T101⑨-⑧绕组产生的感应电势,经D203整流、C208、C222滤波后,输出12V电压;T101⑨-⑩绕组产生的感应电势,经D204整流、C210滤波后,输出约26V左右电压,此电压再经Q204-Q206、ZD240等元件组成的19V串联稳压电路稳压后,由Q205的D极输出19V电压。Q103的D极的D102、C114、R116组成尖峰脉冲吸收电路,用于保护场效应开关管Q103。电路中U102在此作PFC低压检测关断控制电路。当PFC经取样元件送入U102控制极的电压低于2.5V时,U102不导通,这样Q101停止工作,U101无法得到供电,整机停止工作。


    7.稳压控制电路
    稳压控制电路主要由U101、光电耦合器PC150、精密稳压器件U203 (KA431 S)及取样电阻R228、R229(监控12V电压),R230、8231(监控6.5V电压)和R243等组成。当12V或6.5V输出电压升高时,经取样电阻分压加至U203的R端电位升高,U203的K端电压则降低,使流经光电耦合器PC 150内部光敏二极管的电流增大,其发光管亮度增强,光敏三极管导通程度增强,最终使流入U101的②脚电流增加,其内部振荡电路降低输出驱动脉冲占空比,使场效应开关管Q103的导通时间缩短,输出电压降低,如果输出电压降低,则控制过程与上述相反,这样使输出电压保持稳定。为了保证后级设备的安全,本电源的稳压取样电路也独具匠心,同时对两组输出电压进行取样,取样电阻均为精密贴片电阻,避免了可调电阻造成的弊端,这也是有别于其他电路。
    典型故障1:出现电源指示灯闪烁,但整机无显示,故障是因6.5V供电线路的滤波电容C206(2200μF/10V)漏电,导致6.5V电压降至0.5~2V之间而引起,更换C206,机器恢复正常工作。
    典型故障2:出现电源指示灯红灯亮,但整机无显示,故障是因Q1 01 (KST2907A)的c-e极开路,导致U101⑦脚缺电,使得U101内部的振荡电路停止工作而引起,更换Q101,机器恢复正常工作。
    8.背光灯供电电路(或称背光板电路)
    该电路主要由输入接口电路(背光灯点亮控制、亮度控制电路)、调制器(PWM)U301(LX1691AIPW,工作频率范围30kHz~200kHz)、高压半桥门驱动集成电路U701 (FAN7382MX)、高压半桥功率放大电路Q706、Q707和T701,以及灯供电取样反馈电路等部分组成见图4。

    电路工作过程如下:由微处理器输出的INV -CTRL(逆变控制信号或背光灯点亮信号)高电平(约4.3V)经D318加至Q318的b极,Q318、Q317相继饱和导通,12V电压Q317接入U303输入脚,经U303(KIA78L05F)稳压后,输出5V电压,一路经R318送至U301(LX1691AIPW)16脚;另一路经R319、R320分压后,送至U301⑨脚(使能端),一旦U301 16脚有5V工作电压,且⑨脚的使能端电压大于3V时,其内部的振荡电路开始工作,振荡信号从U3012、③脚输出,经隔离变压器T702变换后,分别由T702⑤、④脚,T702⑤、⑥脚输出低、高边驱动信号。低边驱动信号经Q703、Q704推挽放大后加至U701③脚;高边驱动信号经Q701、Q702推挽放大后加至U701②脚。U301② /③脚是激励脉冲输出端,两者存在相位相反、相位延时特点。U301⑨脚ENA(Enable)点灯使能端,该脚是U301运行与否的使能端,或者说是灯管点亮的控制端,见图4。如果该脚为高电平4V左右,所有功能均启用,U301开始运行,灯管点亮;如果为低电平,则U301内部电源与VDDP引脚断开,禁用全部功能,U301停止工作,灯管熄灭。U30115脚VDDA(Reference)3V基准电压输出,该脚是由U301 16脚VCC电源端经内部稳压后输出的一个3V基准电压,供U301内部和外部电路工作,U301保护时该脚没有输出。U301 13脚0V-SNS是灯过电压检测输入端。T701次级感应电压经高压分压电容取样电路,输入一个以地为中点与灯管电压成正比的全波交流电压。0V_SNS输入信号是取样于灯管再经全波整流形成的电压,送入U301内部的2V参考电压的数字比较器上。该脚输入信号的频率范围为10kHz至500kHz。正常工作时,该脚电压小于±2V,当检测输入的信号电压大于±2V时,内部的数字比较器发生翻转,保护电路起控,U301被禁用,灯管熄灭。U301 14脚OC-SNS过流感应输入该脚是过电流检测输入端。经过电流取样电路,输入一个以地为中点与高压变压器次级线圈电流成正比的全波交流电压OC_SNS,然后加在U301内部的以2V为参考电压的比较器上;如该电压持续大于2V,则内部的比较器输出发生翻转,将发生过电流关闭。U301(LX1691AIPW)各引脚功能如表5所示。
