康佳LED液晶彩电采用的KIP＋L070E02C 1-01电源＋背光灯板，编号为34007905、35016853或35016275、它是将开关电源与背光灯驱动电路合二为一的组合板，开关电源驱动电路采用FAN6755，输出100V和12Vsb电压，为主板和背光灯电路供电；LED背光灯驱动电路采用OZ9902，将100V电压提升到160V左右，为LED背光灯串供电。应用于康佳LED32HS 11、LED32MS92C、LED32HS05、LED32IS97N等液晶彩电中。

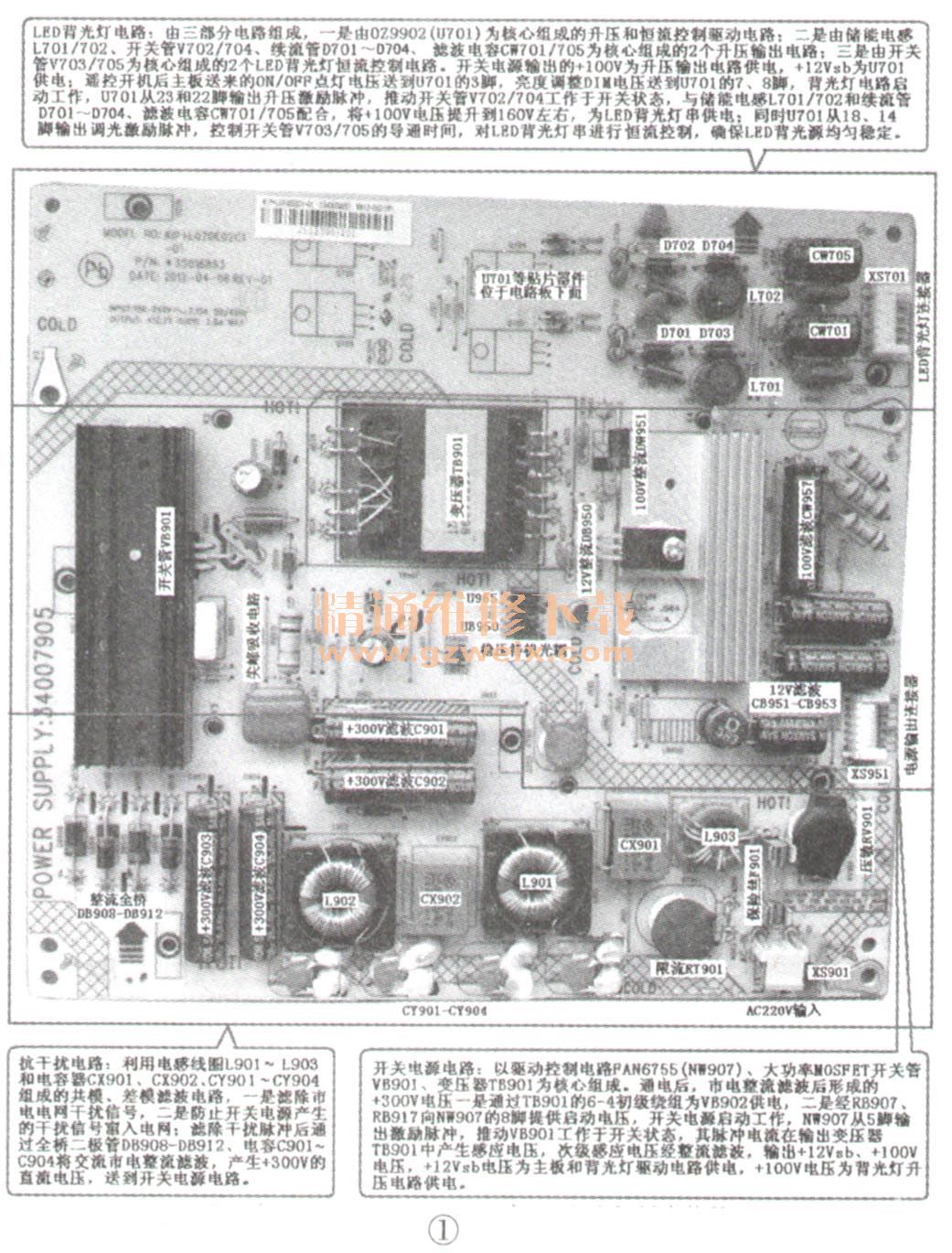

    康佳KIP＋L070E02C1-01电源＋背光灯板实物图解见图1所示，电路组成框图见图2所示。

    一、开关电源工作原理
    康佳KIP＋L070E02C 1-01电源＋背光灯板的开关电源电路图，由抗干扰和市电整流滤波电路、开关电源主电路、稳压控制电路、开关机控制电路组成。
    1．开关电源主电路
    康佳KIP＋L070E02C 1-01电源＋背光灯板的开关电源主电路以驱动控制电路FAN6755 （NW907）、大功率MOSFET开关管VB901、变压器TB901、稳压控制电路误差放大器UB952 （TL731）、光耦UB950为核心组成。输出＋12Vsb、＋100V电压，＋12Vsb电压为主板和背光灯驱动电路供电，＋100V电压为背光灯升压电路供电。
    （1）FAN6755W简介

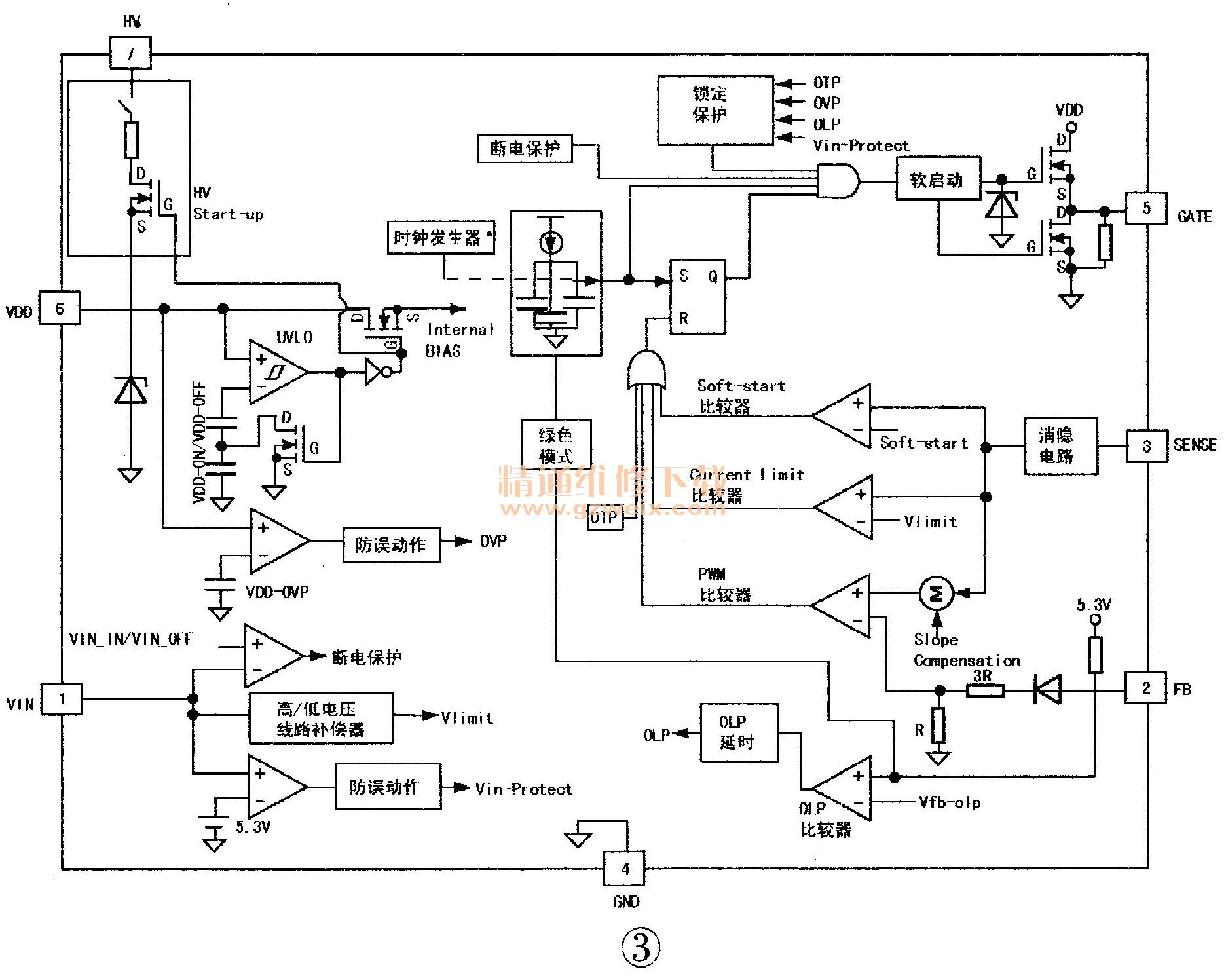

    FAN6755W是高集成绿色电源专用驱动控制电路，内部电路框图见图3所示，内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。固定工作频率65kHz、5ms软启动栅极驱动，固定输出电压18V，具有供电欠压保护、开路保护等功能，自适应绿色模式，减少损耗，最小工作频率23kHz。 FAN6755引脚功能见表1所示。

    （2）启动工作过程
    220V交流电压经过抗干扰电路滤除干扰脉冲后，再经全桥DB908、DB910～DB912整流C901～C904滤波，得到300V直流电压经两路为开关电源主电路供电：一路经开关变压器TB901的初级⑥～④绕组为MOs开关管VB901的D极供电；另一路经RB907、RB917降压后，为NW907的⑧脚提供启动电压，该电路启动工作，NW907从⑤脚输出激励脉冲电压，经RB911、VDB913、RB913推动开关管VB901工作于开关状态，VB901产生的脉冲电流在TB901中产生感应电压。其中TB901的热地端①～②绕组上产生的感应电压，经RB914限流、DB902整流、CB909滤波后产生的直流电压，再经QB903、ZDB903组成的稳压电路稳压后，产生17.3V的VDD电压，经R8908送到NW907的⑥脚，取代NW907的⑧脚内HV启动电压，为启动后的NW907提供稳定的供电。

    （3）次级整流滤波电路
    TB901的冷地端次级⑧-⑩绕组产生的感应电压经双二极管DB950整流，CB951、CB957、LB950、CB953组成的π式电路滤波后，输出＋12Vsb/2.5A电压，为主板和背光灯电路供电；TB901的次级⑧-⑩、⑨-11绕组产生的感应电压经DW951整流，CW957、LW952、CW955组成的π式电路滤波后，输出＋100V/0.4A电压，为LED背光灯升压电路供电。
    （4）稳压控制电路
    稳压控制电路由取样电路RW961、RB952、RB953、RB956和误差放大器UB952 （TL431）、光耦UB950 （PC817B）为核心组成，对NW907的②脚FB电压进行控制，达到稳压的目的。
    当开关电源输出的＋100V和＋12Vsb电压升高时，经过取样电路分压，使UB952的采样输入端电压升高，比较放大后UB952的电流增加，经过光电耦合器UB950使NW907的②脚电压降低，NW907输出的脉冲变窄，开关管VB901的导通时间变短，开关电源输出电压降低到正常值。当开关电源输出电压降低时，稳压电路向相反的方向变化，输出电压上升到正常值。
    2.保护电路
    （1）开关管过流保护电路
    NW907的③脚为电感电流检测输入端，通过RB920对大功率开关管VB901的S极电压进行检测，当VB901的电流过大时，在S极电阻RB916上产生的电压降增加，通过RB920加到NW907的③脚，经内部检测后，执行保护措施，停止输出激励脉冲。
    （2）尖峰吸收保护电路
    大功率开关管VB901的D极与DB909、CB907、RB915组成的尖峰脉冲吸收电路相连接。当开关管VB901截止时，在TB901的⑥-④初级绕组产生较高的反峰压，该反峰压经尖峰吸收电路吸收释放，避免开关管截止期间将开关管VB901击穿。
    （3）市电过压保护电路
    该保护电路由驱动电路NW907的①脚内外电路组成。NW907的①脚内设电压检测和保护电路，当①脚电压过高或过低时，保护电路启动，NW907停止工作。市电经DB907整流，R13901、R13902、R13903与RB904分压后，送到NW907的①脚。当市电电压过高或过低，达到保护设计闭值时，NW907保护电路启动，开关电源停止工作。
    （4）输出过压保护电路
    过压保护电路由13V稳压管ZD958、串联的62V稳压管ZD959、ZD960、检测三极管Q959、光耦U965为核心组成，对开关电源驱动电路NW907的①脚电压进行控制。
    当开关电源输出的＋12Vsb电压达到14V以上时，经VDB955后击穿13V稳压管ZD958，经RW 992向Q959的基极注入高电平；当＋100V电压超过125V时，击穿两只62V稳压管ZD959、ZD960，经RW995向Q959的基极注入高电平，迫使Q959导通，光耦U965导通，其内部光敏三极管导通，从③脚输出高电平，经VDB915向NW907的①脚注入高电平，NW907据此进入保护状态，开关电源停止工作。
    3.开／关机控制电路
    康佳KIP＋L070E02C 1-01电源＋背光灯板的开／关机控制电路由QW953、QW952组成，对开关电源稳压控制电路的取样电压进行控制，进而控制开关电源的输出电压。主板送来的PS-ON控制电压经连接器XS951的⑦脚送到电源板。
    （1）开机状态
    开机时，主板经连接器XS951的⑤脚送来PS-ON高电平，QW953导通，c极输出低电平，将QW952的b极电压拉低，QW952截止，对取样电压不产生影响，开关电源正常输出＋100V和＋12Vsb;同时主板送来ON/OFF点灯高电平和DIM调光电压到背光灯电路，背光灯点亮，进入开机状态。
    （2）待机状态
    待机时PS-ON变为低电平，QW953截止，c极输出高电平，QW952导通，将LJB952取样电压提高，根据稳压控制原理，LJB952的电流增加，经过光电耦合器UB950使NW907的②脚电压降低，NW907输出的脉冲变窄，开关管VB901的导通时间变短，开关电源输出电压降低到正常值的1/2左右，维持主板控制系统供电。同时主板送来低电平ON/OFF点灯控制电压和低电平DIM调光调整电压，背光灯电路停止工作，进入待机状态。
