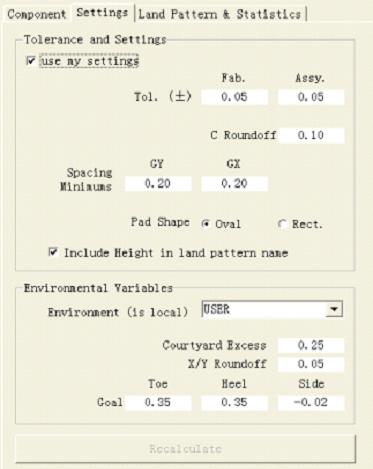

首先根据器件的安装环境，设置环境变量，例如Toe、Heel、Side等参数。也可以选择IPC-7351标准中默认的Most、Nominal、Least等三种安装环境变量。

然后根据器件手册上的器件数据，例如Pin间距、Pin数、器件体尺寸、厚度、Pin跨距等参数，填入到相应的项目中，就可以自动得出器件的焊盘图形，并且该焊盘图形符合IPC-7351规范要求，这就保证的焊盘图形的完全正确，以及可以提高后续焊接的可靠性。同时焊盘图形还根据IPC-7351A规范自动命名。

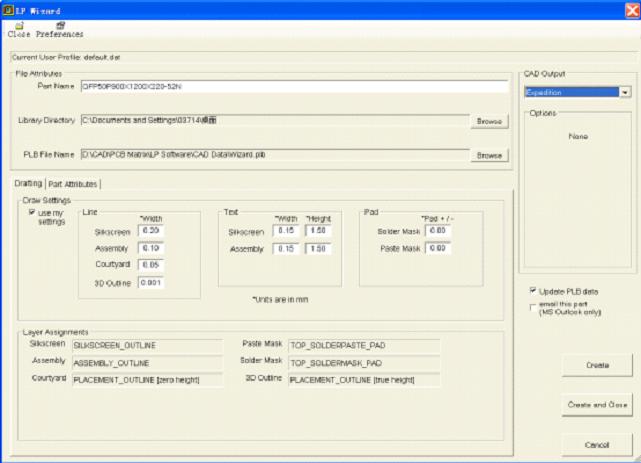

然后使用向导，就可以导出不同软件工具格式的库文件了，并且自动根据软件工具的类型添加相应的焊盘图形层数。

下面图示为制作BGA焊盘图形的示例：

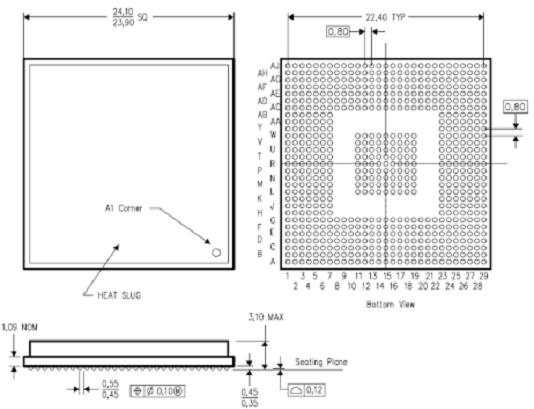

下图为BGA的器件资料。
