计算机输入信号源一般分为两类：一类是15针VGA模拟接口。目前投影机的VGA接口最低分辨率标准是VGA格式（640×480，60Hz逐行），高端分辨率格式因机器档次决定；另一类是DVI数字RGB输入口。

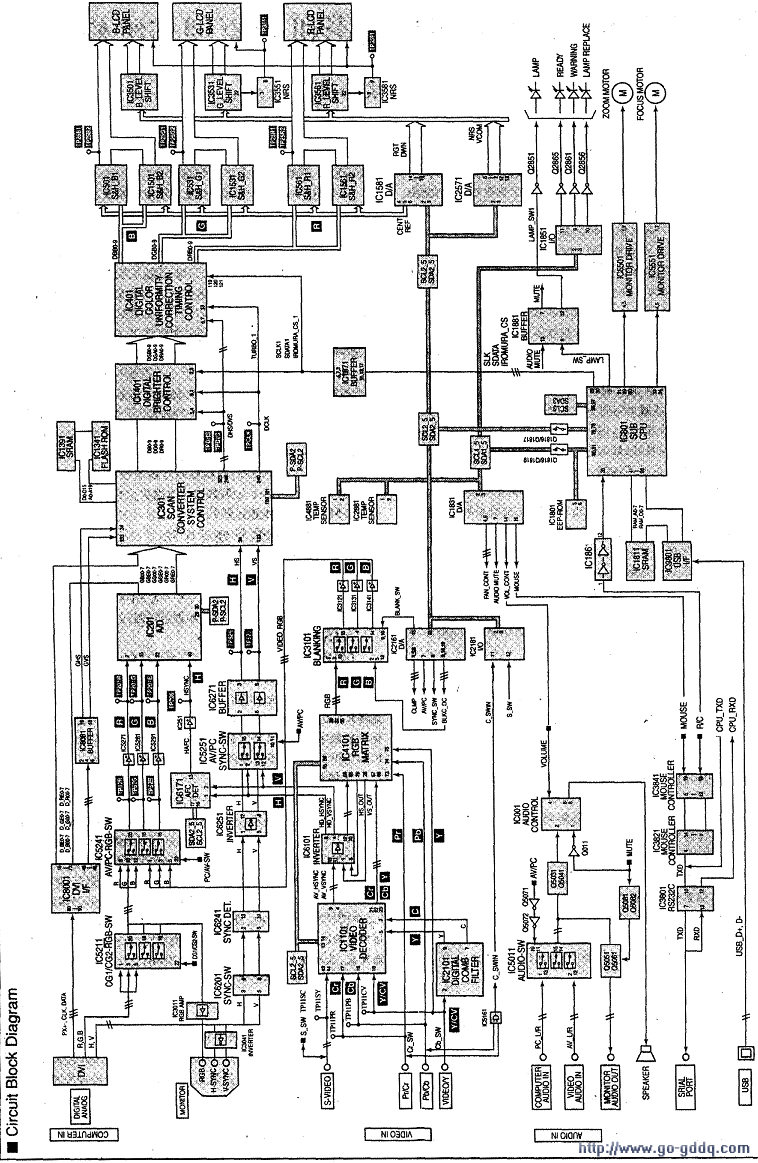

　　计算机信号输入（Computer IN）表示在下图的左上部。

　　1、DVI数字信号输入电路

    DVI传输方式包括三类信号：一类为三路数字编码的基色信号；一类为R、G、B三路模拟基色信号；此外是行场同步信号。DVI的数字三基色信号由数据DATA、时钟CLK和相位识别信号PX+-三种信号组成，均送至IC8001（SII161ACT100）DVI译码器。IC8001接收传送来的符合DVI标准的数字信号。并把它们转换成R、G、B各16位的数字信号。再加到IC301（PW365）扫描变换电路。

　　2、模拟三基色信号

    DVI接口输出的R、C、B三路模拟基色信号，直接加到芯片IC5211（LT1399CS）①、③、⑤脚，经开关选择后从16、18、20脚输出加到IC5241（AD8183）AV／PC-RGB开关电路的⑧、⑩、12脚，经选择和三路缓冲放大，送至IC201进行模／数转换。开关电路的22脚为控制端，其控制信号来自IC801（CP）的78、79脚的IIC控制总线。总线控制信息经过IC2161译码和数，模变换后由IC2161⑦脚输出AV／PC控制指令，接到IIC5241第22脚。当IC5241 22脚为高电平时，开关电路工作在PC信号接通状态，输入由DVI接口来的RGB模拟信号；当22脚为低电平时，开关电路工作在AV信号接通模式，选通由①、③、⑤脚接入的RGB模拟信号。Ic5241开关电路输出端20、18、16脚将选择后的R、G、B三基色信号经IC5271、IC5281、IC5291缓冲放大后，输送到IC201（AD9884）榭数变换电路。转换为三路16位三基色数码信号，再送到IC301控制扫描变换系统，形成液晶显示信号。IC201（AD9884）是投影机普遍使用的模／数变换块，其工作分辨率的范围高达SXGA（1280x1024，60Hz逐行），三基色模拟信号R、G、B分别从⑦、15、22脚输入，在HS、VS同步脉冲的控制下，逐行量化取样，进行模／数变换处理，输出三路（GBO、GBE；GGO、GGE；GRO，CRE）16位基色数据信号；加至IC301（PW365）扫描变换电路，形成控制液晶屏像素显示的信号。
