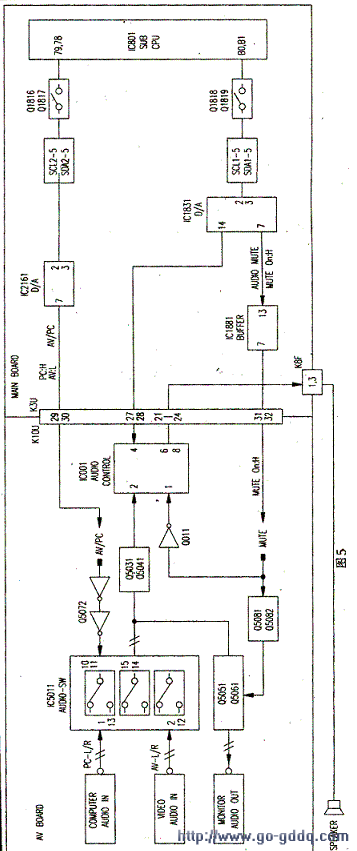

该电路及控制部分简化为图5。
1、PC状态下音频输入
计算机音频输入(COMPLITER AUDIO IN)由K10B插座(PC-L/R)接人。该插座为双声道结构,送到音频选择块IC5011(TC4053BF)的①、13脚。当CPU经95072加到IC5011⑩、11脚的工作指令为高电平时,选择块输出脚14、15将输出①、13脚送来的Pc信号。
2、AV状态下音频输入
AV音频信息包含:Video班人。同步音频、S-Video同步音频、色差同步音频。左右声道分别从AV-L/R插座输入,分别加到IC5011②、12脚,当IC5011⑩、11脚为低电平时,内部两只A、B开关接通②、12脚送来的信号,并从14、15脚输出。
PC/AV中被选择后的左右两路信号经Q5031、Q5041分别放大并叠加输送到IC001(AN7513)音频功率放大器的②脚。其①脚为静噪控制,④脚为音量控制,信号在此放大后由⑥、⑧脚输出到扬声器。另一方面,左右两路信号被取出经Q5051、Q5061射随放大、输出到监听输出插座(MONITER AUDIO OUT)这也可用作外接功放需要的信号源。
