三、行频失锁控制

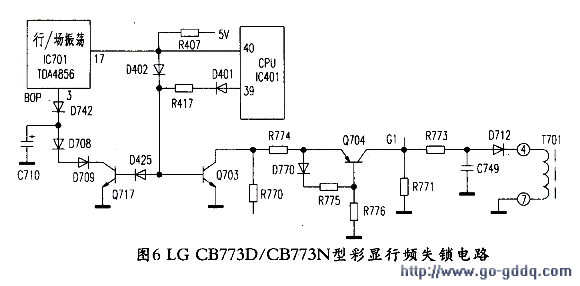

由于开机后，计算机在进入Windows状态需要经DOS状态，这会导致行振荡频率在启动过程中发生变化，振荡器不能及时进入稳定状态，同样，改变显示模式也会导致行振荡频率不能及时锁定。行频变化期间不仅容易产生行不同步的现象，还可能会导致行输出管等元件过压或过流损坏，所以新型彩显设置了行频失锁保护电路。下面以LG CB773D／CB773N彩显行频失锁控制电路为例进行介绍，电路见图6。
开机或变换显示模式瞬间，行振荡未同步时，IC701（TDA4856）内的行频锁定／失锁电路由IC701 17脚输出高电平控制信号，一路送到CPU IC401 40脚；另一路经D402使D425、Q717、Q703导通。Q717导通后。通过D709、D708、D742使IC701③脚的电位变为低电平，由于该脚是B+电源的误差放大器输出端。所以使B+电源为行输出电路提供的电压最低。Q703导通后，使Q704的供电电压消失，显像管栅极G1的负压变为最大，显像管不发光，避免荧光屏上出现行不同步等异常现象。当行振荡器同步时，IC701 17脚输出低电平锁定信号，机器进入正常工作状态。若行振荡器或AFC1电路异常，使行频脉冲始终不能与行同步信号同步，致使IC701 17脚输出的高电平控制电压达到一定值后，被微处理器IC401 40脚检测，IC401进入软件保护状态，避免行频失锁带来的危害。除了LG彩显外，其他彩显几乎都不将行频锁定／未锁定信号送到微处理器，而只将该信号送到B+电源和显像管栅极供电电路。
TDA91XX芯片由③脚输出行频锁定／失锁信号。该信号也对B+电源和显像管栅极供电电路进行控制，即在行频失锁期间荧光屏无光栅。通常③脚高电平时，说明行频已锁定；③脚为低电平时，说明行频未锁定。
该电路动作。通常会产生无光栅故障。不过，其动作多因行振荡器异常等原因所致。
四、行激励电路
彩显的行激励电路有固定激励方式和动态激励方式两种。
1、固定激励方式
图7是三星743DF彩显的行激励电路。该电路由行激励管Q403和行激励变压器T401为核心构成。由行场扫描芯片IC401（TDA4859）⑧脚输出的行激励信号经C414耦合。R426、R427分压限流。使Q403工作在开关状态。电阻R425是IC401⑧脚的上拉电阻，D420是防止Q403被过激励损坏而设置的。
Q403导通时，来自主电源的50V电压经R428限流。C416滤波获得的电压经T401初级绕组、Q403的D／S极到地构成回路，回路中的电流在T401的初级绕组上建立上正、下负的电动势，次级绕组感应出下正、上负的电动势，该电动势通过R432、D405构成回路，回路中的电流在R432两端产生的压降相当于为行输出管Q404的be结提供一个负压，所以Q404迅速截止，避免了关断损耗大给Q404带来的危害。Q403截止后，流过T401初级绕组的导通电流消失，所以初级绕组产生反相的电动势，此时次级绕组产生上正、下负的脉冲电压，该脉冲电压经R431、R432分压限流后使Q404导通。重复以上过程，Q404工作在开关状态。C415、R429、D422、D421和R444构成尖峰脉冲吸收回路，以免9403截止时被过高的尖峰脉冲击穿。
由于行频最低时行输出管所需的激励电压最大，而行频最高时所需的激励电压最小，所以许多彩显为了防止行频变化范围过大，引起行输出管因功耗大而损坏，行激励管采用了正、负电压供电方式。
