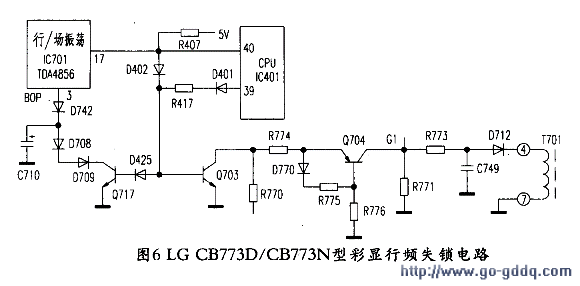

2、动态激励方式
由于专业级彩显可工作的行频为30kHz～96kHz甚至更高，所以通过动态激励满足正常工作的需要。

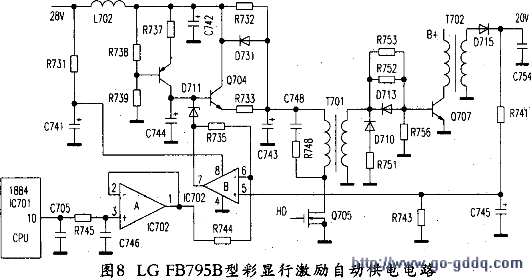

（1）控制供电方式许多新型显示器为了实现动态激励，通过改变行激励电路供电。使其供电随行频升高而下降。下面以图8所示的LGFB795B型彩显为例进行介绍。
设置显示模式使行频最低时，由行、场扫描芯片IC701（μPC1884ACT）⑩脚输出的F／V控制电压的占空比最小。经R745、C746低通滤波获得的控制电压最低。该电压经IC702（A）放大后，使IC702（B）反相输入端⑥脚电位下降，与同相输入端⑤脚输入的参考电压比较后。致使IC702（B）⑦脚输出的电压达到最高，使Q704发射极输出的供电电压达到最高，与28V电压经R732限流提供的电压叠加后，为行激励电路提供的电压最高。行频最高时，IC701⑩脚输出的F／V控制电压的占空比达到最大，经R745、C746低通滤波获得的控制电压增大，再经IC702放大，使Q704基极输入的控制电压下降，由Q704发射极输出的供电电压最低，为行激励电路提供的工作电压变为最低。
（2）控制激励电压方式MAG796PF型彩显通过控制行输出管Q309基极输入电压的高低，来实现动态激励，如图9所示。
IC301（TDA9112）26脚输出行激励脉冲信号经C360、R349送到行激励管Q310 c极，使其工作在开关状态，行激励变压器T303次级绕组（⑥～⑩绕组）感应的激励电图9 MAG 796PF型彩显行激励控制电路流不仅通过R350送到Q309b极，而且经R394送到Q351 e极，而Q351 c极输出电压受微处理器IC501控制。
改变显示模式，使行同步信号的频率下降后，IC501 35脚输出的控制电压增大，该电压D321、R398使Q352导通程度增大，致使0351导通程度加强，Q351的集电极输出的电压增大。该电压与R350限流获得的电压叠加后，为Q309提供的激励电流增大。反之，控制过程相反。因此，通过该电路便实现了行输出管的动态激励。
行激励电路异常除了会使行输出电路不工作外，还容易导致行输出管因行激励不足而损坏。
