十、行非线性失真及校正电路
     行非线性失真是由于行正程期间流过行偏转线圈的行扫描电流lv不能按线性增长而产生的，同时因正程时间又分为前半段和后半段两部分，所以前半段和后半段产生的非线性在显示屏上反映出的故障现象也不相同。行正程前半段期间引起的非线性失真会产生画面中间偏左部分被压缩的现象。可通过采用正向导通阻值小的肖特基二极管做阻尼二极管，或者使行输出管提前一定时间导通的方法来校正此类失真。而行正程后半段期间引起的非线性失真会产生画面右边部分被压缩的现象。该失真校正有用受控校正和不受控校正两种。

　　1、不受控校正方式不受控行右边压缩失真校正方式主要应用在14英寸和部分15英寸彩显中。不受控校正方式通常与彩电一样，利用在行偏转线圈回路串接的行线性校正线圈来校正该失真。行线性校正线圈与行偏转线圈串联后，电路中总的感抗相当于二者之和。当流过该回路的电流较小时，行线性校正线圈的感抗较大，阻流作用较大，在其两端产生的压降较大。

　　当回路的电流增大时，行线性校正线圈的磁芯进入饱和状态，感抗下降，阻流作用减小，补偿了行偏转线圈上的电流。这样，利用行线性校正线圈感抗的变化。校正了行正程后半段期间产生的画面右边压缩性失真。为了防止行线性校正线圈与分布电容形成高频振荡，需要在其两端并接一个由电容、电阻构成的阻尼电路。

　　2、受控校正方式大部分15英寸以上的彩显采用了受控校正方式。受控校正方式又分为频段控制和调宽脉冲控制两种方式。

　　（1）频段控制方式频段控制方式就是利用一个设定好的频率，根据频率高低进行两种不同的控制。大部分彩显采用此类控制方式。下面以大宇CMC-710B彩显为例进行介绍。

　　参阅图10，设置显示模式使行频低于37kHz时，微处理器IC201③脚输出控制信号CS3为高电平。使带阻三极管Q553导通，致使继电器RL501内的触点接通①、②脚，此时接通的是C553，而校正电感L502不能接入电路，此时非线性失真校正由电感量大的电感L501完成。当行频大于37kHz时，IC201③脚输出低电平控制电压，Q553截止，RL501内的触点接通①、③脚，使L502与L501并连接入电路。由于L502的电感量较小，所以校正量也相应下降。因此，该电路自动校正了不同行频时画面右边压缩失真。

    （2）调宽脉冲控制方式
    调宽脉冲控制方式就是微处理器根据行同步信号频率不同而输出占空比不同的控制脉冲信号，对校正电路进行控制。下面以飞利浦CM2600彩显为例介绍此类控制方式。

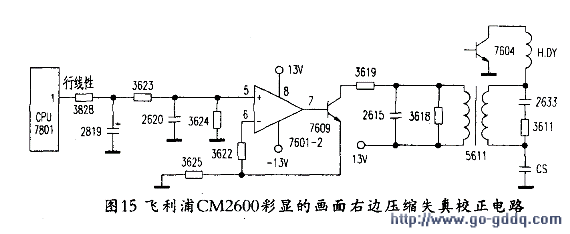

　　参阅图15，设置的显示模式使行频为31kHz时，微处理器780l①脚输出控制信号的占空比较大（直流电位约5V），经3828、2819、3623、2620组成的低通滤波器滤波后，获得的直流控制电压较高。该电压经7601-2和7609放大后，使流过校正变压器5611初级绕组的电流最大，在5611次级绕组得到的校正电压最大。行频升高后，7801①脚输出控制信号的占空比较小（直流电位约OV），经低通滤波器滤波后产生的直流控制电压较低，由7601-2和7609放大后，流过5611初级绕组的电流下降，在5611次级绕组得到的校正电压相对减小。因此，该电路自动校正了不同行频时产生的画面右边压缩失真。该电路异常，会产生光栅右侧压缩的现象。
