一、有线数字电视机顶盒的组成

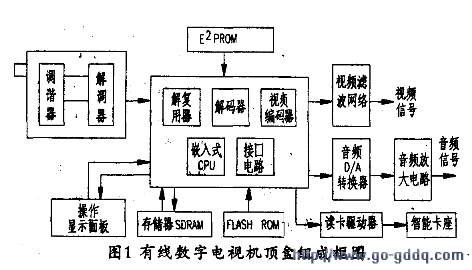

当前，国内外有线数字电视机顶盒的类型十分繁多，各具特色。但其组成是一致的，如图1所示。
有线数字电视机顶盒以单片解复用解码器STi5518、SC2005、MB87L2250等为核心组成。除主芯片外，还有一体化调谐解调器、64Mbit同步动态存储器（SDRAM）、快闪存储器（FLASH）、音频D／A转换器、音频放大器、视频滤波网络、智能卡读卡驱动电路等。
二、一体化调谐解调器
有线数字电视机顶盒中的一体化调谐解调器与卫星数字机中的一体化调谐解调器不同之处是：前者调谐器接收信号的频率较低（48MHz～860MHz）、频带较窄（812MHz）、中频频率为36MHz，解调器采用QAM解调，考虑数字电视与模拟电视同缆传输，一体化调谐解调器设有射频输入、输出端；而卫星数字机顶盒中的一体化调谐器接收信号的频率为950MHz～2150MHz，频带为1200MHz，中频频率为479.5MHz：采用QPSK解调器，一体化调谐解调器设有两个卫星信号接收端。
下面介绍TOSHIBA公司的FTL-3032型、THOMSON公司的DCF8712型与PHLIPS公司的CDl316型有线数字电视机顶盒中的一体化调谐解调器。
1、DCF8712型一体化调谐解调器

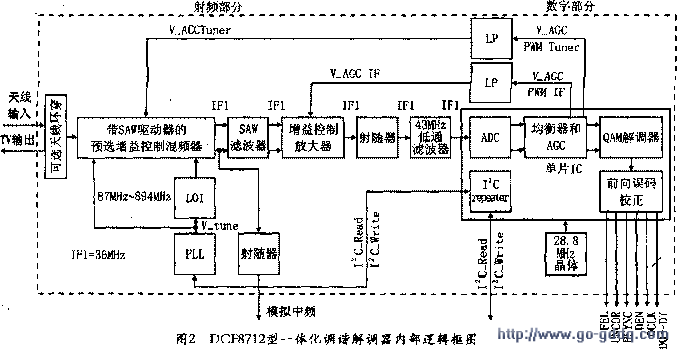

DCF8712是THOMSON公司专为有线数字电视机顶盒生产的一体化调谐解调器，它完全兼容于欧洲数字电缆标准ETS 300 429。其前端包括VHF／UHF调谐器，可选的天线环穿功能，用于数字信号的频道滤波器，增益受控的中频放大器等，QAM解调器为ST公司的STV0297单片解调器。该调谐解调器的逻辑框图如图2所示。各引脚功能见表l。
| 表1 DCF8712型一体化调谐解调器引脚功能 | ||
| 引脚序号 | 引脚名称 | 功能描述 |
| 1 | AGCin | AGC输入 |
| 2 | NC | 不用 |
| 3 | VCC1 | 向天线回路供电的5V电源 |
| 4 | NC | 不用 |
| 5 | Vcc2 | 向调谐器供电的5V电源 |
| 6 | Vt(opt) | 33V调谐电压(可选择) |
| 7 | Vcc3 | 向中频电路供电的5V电源 |
| 8 | AGC(out) | AGC输出 |
| 9 | IF1(opt) | 模拟中频信号输出(可选择) |
| 10 | FEL(opt) | 前端同步(可选择) |
| 11 | RES | 复位 |
| 12 | ERROR | 输出出错信号 |
| 13 | DVALID | 有效数据输出 |
| 14 | PSYNC | 同步数据包输出 |
| 15 | D7/SER | 传输码流第7位数据输出/复位 |
| 16～22 | D6～D0 | 传输码流第6位～0位数据输出 |
| 23 | CLK | 有输出字节时钟或输出串行方式的位时钟 |
| 24 | SDA | IIC总线数据信号 |
| 25 | SCL | IIC总线时钟信号 |
| 26 | Vcc4 | 3.3V电源 |
| 27～29 | NC | 不用 |
2、FTL-3032型一体化调谐解调器

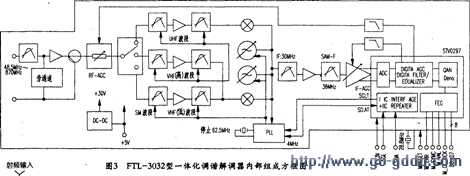

FTL-3032型一体化调谐解调器内部组成框图如图3所示。各引脚功能见表2。
| 表2 FTL-3032型一体化调谐解调器引脚功能 | ||
| 引脚序号 | 引脚名称 | 功能描述 |
| 1 | +5V | +5V电源 |
| 2 | NC | 不用 |
| 3 | +3.3V | +3.3V电源 |
| 4 | GND | 数字地 |
| 5 | RESET | 复位 |
| 6 | SCL | IIC总线时钟信号 |
| 7 | SDA | IIC总线数据信号 |
| 8 | M-ERR | 输出出错信号 |
| 9 | M-SYNC | MPEG传输码流开始侦脉冲(同步脉冲) |
| 10 | M-VAL | MPEG传输码流有效标记数据输出 |
| 11～18 | M-DATA(7)～M-DATA(0) | MPEG传输码流数据输出(0～7位) |
| 19 | M-CKOT | 输出字节时钟或输出串行方式的位时钟 |
