七、行输出电源分析
这部分原理及电路分析可见2004年《电子报》合订本（上）附录文章--《常见彩显典型电源电路介绍与检修思路》。
八、行幅控制和水平枕形、梯形失真校正电路
为了确保不同行频时行幅（H-SIZE）正常，所以必须通过行幅控制电路进行调节。同样。为了确保不同行频时水平方向没有枕形失真和梯形失真。所以必须进行校正。行幅控制和水平几何失真校正根据行输出电路有无高压逆变功能而采用不同的控制方式，下面分别介绍。
1、有高压逆变功能的行输出电路下面仍以图11所示的现代F770D彩显为例介绍此类行输出电路的水平枕形、梯形失真校正和行幅调整。该机采用DDD型行输出电路，所以使S校正电容CS两端电压按场频抛物波变化就可实现水平枕形和梯形失真校正，而改变CS两端直流电压的高低，可实现行幅调整。
（1）枕形、梯形失真校正由行场扫描芯片ICH01（TDA9116）24脚输出的场频抛物波信号经RH28送到ICH02-1③脚，该信号与②脚输入的参考电压经ICH02-1比较放大，再经QH02、QH03倒相放大后，使S校正电容CS两端电压按照场频抛物波的规律变化，从而校正了水平枕形失真。而调整。ICH01 24脚输出的场频抛物波的前后沿时间时，便可校正梯形失真（或称斜率失真）。
水平枕形失真和梯形失真校正量的调整由微处理器ICM01利用IIC总线对ICH01实施控制来实现。
（2）行幅控制若需减小行幅时，ICM01通过IIC总线对ICH01内的行幅控制电路实施控制，使ICH01 24脚输出的直流分量增大，经ICH02-1放大后，由其①脚输出的电压升高，再经QH02和QH03倒相放大后，使QH03集电极电位升高，致使CS两端的直流电压减小，流过行偏转线圈H.DY的扫描电流变小，水平幅度变小。反之，控制过程相反。
（3）自动行幅控制由于显示模式变换使行频升高，必然会使行输出电源产生的B+电压升高。该电压在保证显像管高压稳定的同时，却引起行幅过大的现象。所以部分彩显设置了模式行幅（MODE SIZE）控制电路。部分彩显为了防止亮度变化引起行幅变化，还设置了束电流控制方式。
1）模式控制 该控制方式主要有三种：第一种由微处理器通过模式行幅控制端子输出模式控制信号；第二种由S校正控制信号兼任；第三种由B+电压控制。它们控制原理相同，下面以厦华17YAK彩显为例进行介绍。

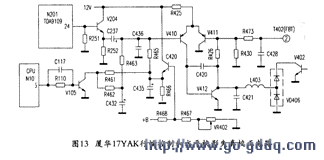

参阅图13，当行频升高使行输出电源产生的B+电压升高时，该电压经R468、R467、VR402取样后，使V420导通加强，其e极输出的电压经R465使V4lO b极输入电压升高，致使V410导通减弱，其c极输出的电压减小。使V412导通程度减弱，导致双阻尼管VD406的中点的直流电位升高。流过行偏转线圈的电流下降，行幅减小。反之，控制过程相反。
2）束电流控制光栅亮度增大引起显像管束电流增大，必然会导致行输出变压器T402②脚电位下降，使V411导通加强，其e极电位下降，相应引起V411 e极电位下降，在V411 b极电位不变时，其c极输出的电压下降，如上所述，行幅变小。反之，控制过程相反，实现束电流行幅控制。
另外，TDA9109 24脚输出的场频抛物波仅能用作枕形和梯形失真校正。不能实现行幅调整，此类彩显的行幅调整由微处理器N101⑤脚输出的调宽脉冲进行调整，即⑤脚输出的调宽脉冲的占空比增大时，经V105倒相放大，由R461和C435低通滤波获得电压减小，输入到V410 b极的行幅控制电压下降，如上所述，行幅减小。反之，调整过程相反。
该电路异常，会产生行幅过大和水平方向有枕形失真的故障。通常行幅过大是由于下阻尼管两端电压过低，导致S校正电容两端电压过高。使行扫描电流过大而导致行幅过大。枕形失真说明没有抛物波信号送到枕形失真放大电路或该电路异常。
