2、无高压逆变功能的行输出电路
采用无高压逆变功能的行输出电路的彩显，其行幅控制和水平枕形失真校正功能均由行输出电源完成。该电源主要由扫描芯片内的B+电源控制电路和相关元件构成，也有彩显采用KMUC3843等电源控制芯片为核心构成。这部分电路分析可见2004年《电子报》合订本（上）附录《常见彩显典型电源电路介绍与检修思路》中的三星1000S彩显的行输出电源。
九、行延伸性失真及其自动校正电路
彩色电视机和单频显示器通过固定的S校正电容即可满足延伸性失真校正的要求，而新型彩显的行频是随着显示模式的不同而变化的。
由于行延伸性失真随着行频升高会减小，所以采用固定容量的S校正电容无法满足多频扫描需要。为此，新型彩显设置了S校正电容切换电路。
该电路由微处理器输出的S校正电容控制信号CSx（或Sx、SCx）通过控制电路对S校正电容的容量进行控制，使其随行频升高而减小，实现自动行延伸性失真的校正。
1、有高压变换功能的行输出电路

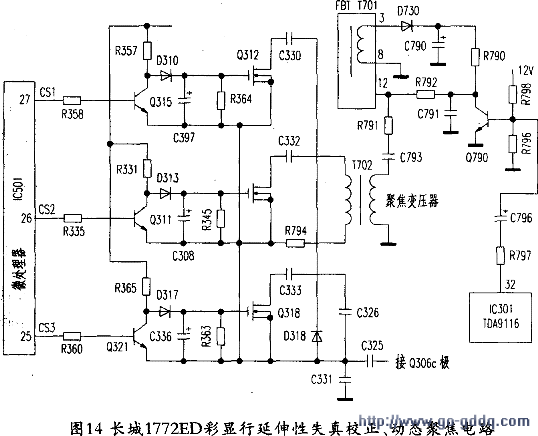

图14是长城1772ED彩显的行延伸性失真校正、动态聚焦电路。该机S校正电容的容量由微处理器IC501输出的控制信号CS1～CS3即（25～27脚）控制。行频与控制信号的关系如表1所示。
| 表1 行同步信号频率与S校正控制信号的关系 | |||||||
| 频率 | 31～38kHz | 38～43kHz | 43～47kHz | 47～53kHz | 53～64kHz | 64～68kHz | 超频 |
| CS1 | L | L | L | L | H | H | L |
| CS2 | L | L | H | H | H | H | H |
| CS3 | L | H | L | H | L | H | L |
该机的行频范围为31kHz～68kHz，若设置的显示模式使行同步信号的频率超过该范围时，IC501输出的CS1、CS3为低电平，CS2为高电平。使C330、C333接入电路，以免超频期间S校正电容过小带来危害。
2、无高压变换功能的行输出电路
参阅图10，C522、C523、C55l～C553、C555是S校正电容。C522、C523是不受控S校正电容。其余的是受控S校正电容。此类行输出电路的S校正电容与图11所示电路控制原理相同。不过它们直接或通过控制电路接地。行延伸性失真校正电路异常，会使光栅水平两侧拉长。部分彩显的S校正电容控制电路的场效应管引脚脱焊比较常见。
