五、行输出电路
    彩显行输出电路分为无高压逆变和有高压逆变两种。

　　1、无高压逆变功能的行输出电路
    无高压逆变功能的行输出电路，与早期彩显和普通彩电采用的行输出电路基本相同，主要区别是，它未采用有高压变换功能的行输出变压器，而是采用模拟回扫变压器（FBT Dummy）。

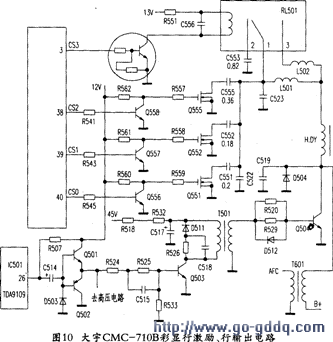

　　图10所示为大宇（DAEWOO）CMC-710B型17英寸彩显行输出电路。

　　Q503是行激励管，T501是行激励变压器，9504是行输出管。T601是模拟行输出变压器，H.DY。是行偏转线圈，L501、L502是行线性失真校正电感，C523、C555、C553、C552、C551是行延伸性失真校正电容。

　　Q501、Q502组成的推挽放大电路，由该电路将IC501 26脚输出的激励脉冲放大后，不仅给高压电路提供触发脉冲，而且通过R524、R525激励Q503工作在开关状态，使T501产生低压、大电流激励脉冲，经R520、R529、D512组成的限流电路使Q504工作开关状态，不仅使H.DY产生行偏转电流实现行扫描，而且通过T601产生AFC脉冲。

　　2、有高压逆变功能的行输出电路

    目前，有高压逆变功能的行输出电路通常采用DDD（Dual DamPINg管），两只行逆程电容CH23、CH31，CS是受控S校正电容，H.DY是行偏转线圈，CH18是水平枕形失真校正调制电容，LH03是水平枕形失真校正调制电感，TH04是行输出变压器。因TH04初级绕组的电感量较小，所以此类行输出电路有三个振荡频率相同的振荡回路。由电源电压B+、TH04初级绕组和分布电容构成主谐振回路，B+是该回路的电源；由H.DY和CH23、CS构成偏转回路，CS两端电压是该回路的电源；由LH03和CH31、CH18构成调制回路，CH18两端电压是该回路的电源。由于电源电压B+被CS和CH18分压，即B+电压=UCS+UCHIS所以改变Ucs两端电压的大小，便可改变流过偏转回路中电流的大小，从而可改变行幅的大小。若利用枕形校正电路控制Ucs，使其按下凹场频抛物波变化，则会校正水平枕形失真和梯形失真。因此，该行输出电路也被称为二极管调制电路。行幅控制和水平枕形失真的校正在后面介绍。

　　行输出电路工作后，TH04除了为显像管提供高压、中压，还为行输出电源电路提供取样等电压。

　　行输出电路最常见的故障是行输出管击穿，产生开关电源过流保护动作的故障，部分彩显的行输出变压器的故障率也较高。

    六、行中心调节电路
    水平扫描由行扫描正程期间完成。因此，行输出管和阻尼管在不同行频时因导通电阻不同等原因，光栅水平方向位置在不同行频时发生变化。

　　为此，需要通过行中心调节（或称水平中心，通常用H-CENT表示）电路，为流过行偏转线圈的行锯齿波电流上叠加一个可以调节的直流控制电流，实现光栅行中心位置的调节。行中心调节有自动和手动控制两种。

　　1、手动调节方式

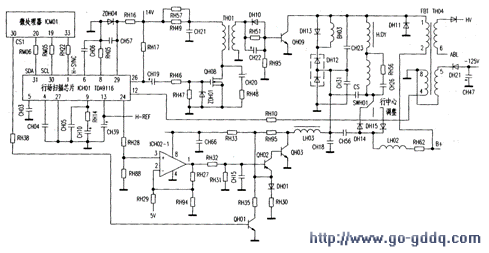

     目前新型彩显的行相位调节功能极强。可在不同行频时确保画面水平位置准确。因此，许多新型彩显（如LG彩显）通常不再设置行中心调节电路。但也有许多新型彩显为了方便电路调试，而采用手动行中心调节电路。参阅图11，此类行中心调节电路由切换开关SWH01，二极管DH14、DH15，电阻RH62和电感LH02构成。因LH02的电感量是行偏转线圈电感量的5倍以上，所以行中心调节电路对偏转线圈回路的电流影响较小。

　　当开关置于中间位置时，该电路没有行中心调节功能，当开关接左侧或右侧位置时，光栅的位置将向左或向右移O.5cm左右。

　　2、自动调节方式

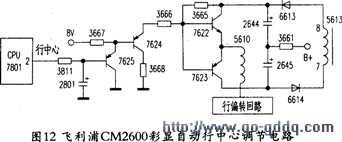

    许多彩显为确保光栅的水平位置不受行频变化影响，设置行中心自动调节电路。下面以飞利浦CM2600型彩显为例进行介绍，如图12所示。

　　行输出变压器5613取样绕组产生的脉冲电压经6613、6614整流，分别在滤波电容2644、2645两端获得一正、一负的取样电压。其中正电压送到7622 c极，负电压送到7623 c极。由于行频不同时，行正程时间发生变化，所以滤波电容两端电压不同，如31kHz时2644正极电压为71V，脱机后（行频升高）2644正极电压为109V。

　　设置显示模式使行频为31kHz时，微处理器7801②脚输出控制信号的占空比最小（电位为0V），经7625、7624等放大后，使7622 e极电压为69V。脱机后使行频升高时，7801②脚占空比增大（电位为1.03V），经7625、7624等放大后，使7622 e极电压升高为103V，改变了行偏转线圈中的直流电压，自动调整了光栅水平中心位置。若该电路异常，主要产生行中心位置偏移的故障。
