3、CDl316型一体化调谐解调器

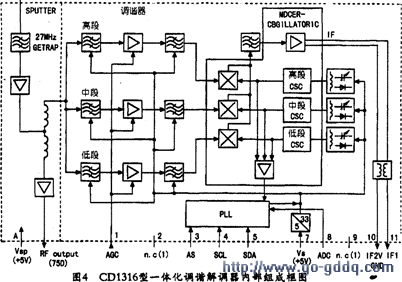

PHILIPS公司生产的一体化调谐解调器CD1316，它以单变换概念为基础，频率范围为51MHz~858MHz，具有平坦的响应曲线和较低的相位噪声。该一体化调谐解调器带有数字可编程锁相环调谐系统，可通过IIC总线控制频率选择和频道转换。调谐解调器内部的调谐电压由自身的DC-DC变换器提供。因此只需要一路5V电压就够了。CD1316调谐解调器内部结构图如图4所示。
CD1316还包含一个有源分配器（环穿），可将输入的RF频谱能量输出作进一步应用。该分配器以旁路方式单独给调谐解调器供电，关断电源后分配器仍保持有效。调谐解调器内部的4MHz PLL晶体基准频率可角来驱动下一级单元。该调谐解调器提供平衡的IF输出，能直接驱动SAW滤波器，它的输出阻抗较低。在IF级约80Ω左右。CDl316的IIC总线格式（写方式）见表3。
| 表3 CD1316的IIC总线格式(写方式) | ||||||||||
| 名称 | 字节 | 位 MSB LSB | ACK | |||||||
| 地址字节 | ADB | 1 | 1 | 0 | 0 | 0 | CA1 | CA0 | R/W=0 | A |
| 分配字节1 | DB1 | 0 | N14 | N13 | N12 | N11 | N10 | N9 | N8 | A |
| 分配字节2 | DB2 | N7 | N16 | N5 | N4 | N3 | N2 | N1 | N0 | A |
| 控制字节 | CB | 1 | CP | 0 | T1 | T0 | 1 | 1 | OS | A |
| 频道转换字节 | BB | 0 | 0 | 0 | 0 | 0 | P2 | P1 | P0 | A |
