分析检修:据用户讲:开始时开机后约半小时能正常,后来就一直不能正常工作。根据故障现象分析,初步判断开关电源电路有问题。

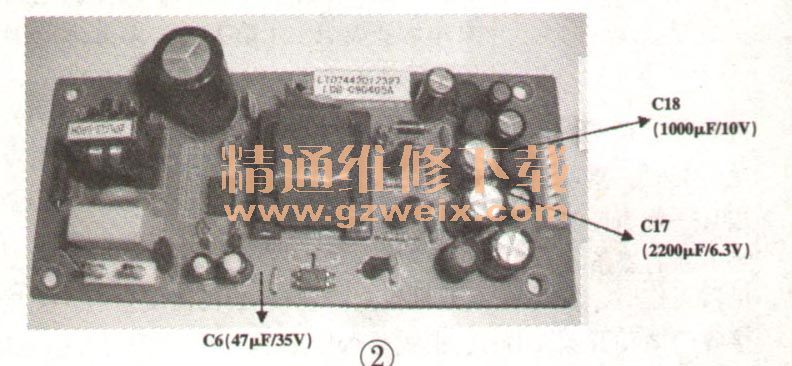

开盖检查,该机电源以STR-A6159M为核心组成,如图2所示。该芯片的①脚内接功率MOSFET管的源极,并与热地间并接有3只贴片电阻,以便对流过开关管的电流进行检测;②脚是启动控制电源,正常电压为10V~18V;③脚是接地端(GND);④脚是反馈输人与过载保护信号输人端;⑤脚直接与300V直流电压相接,并通过内部电路为VCC端提供启动电压;⑦、⑧脚接功率MOSFET管漏极(D)。
直观检查,发现3.3V电压滤波电容C18(2200μF/6.3V)鼓包。上电测得STR-A6159M的⑤、⑦、⑧脚电压为305V稳定;②脚电压(外接VCC供电电路)随着电源指示灯一明一暗变化,电压在3V~15V之间波动。先查VCC供电电路,限流电阻R7(贴片)及整流二极管D6均正常;滤波电容C6(47μF/35V)外观较新,决定先代换试试,换上一只优质的47μF/50V龟容后,VCC电压升为正常的18V,这时电一源指示灯不再闪烁,但机器仍不能启动。这时测得3.3V电压仅为2.2V,怀疑3.3V电压滤波电容C17有问题,换用优质的2200RF/10V电解电容后试机,故障排除。
后来笔者又检修过多台此型机顶盒,故障原因多为C17 (2200μF/6.3V)、C18(1000μF/10V)鼓包漏液。究其原因,原用的这两只电容耐压值偏低,建议更换为耐压值较高的优质电解电容。
