有线数字电视机顶盒的工作原理分析
来源:本站整理  作者:佚名  2010-06-19 15:54:12



  3、有线数字电视机顶盒主芯片STi5518简介
    STi5518是ST公司推出的一种功能更为强大。价格更低的单片解复用和解码器芯片,是该公可STi5500的升级产品。STi5518保留了STi5500的所有功能,并添加了对杜比数码和MP3音频解码的支持。是目前数字机顶盒的理想元件。

  (1)芯片特征内置速度达8lMHz的32位CPU;内置2k字节I存储器、2k字节D存储器和4k字节D存储器(SDRAM);片内的音频解码器支持MPEG-2多声道解码,3×2声道PCM输出。IEC60958-IEC61937数字输出,DTS数字输出和MP3解码;片内的视频解码器支持MPEC-2MP@ML;具有高性能在屏显示功能;内置PAL/NTSC/SECAM编码器。

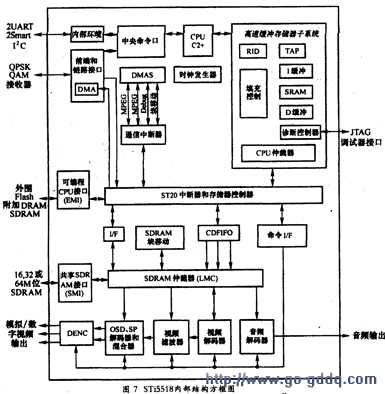

  支持RGB、CVBS、Y/C和YCbCr输出;分配SDRAM存储器接口支持对SDRAM、ROM和外围器件编程;前端接口有串行、并行和ATAPI接口,硬件扇区滤波器,集成的CSS解扰和跟踪缓冲器;片内的传输流解复用器支持并行/串行输入,DES和DVB解扰,32个PID;具有2个UART、2个smart卡、IIC控制器、3个PWM输出、3个捕捉定时器;支持MODEM;具有44位可编程I/O口;具有IR发射器/接收器。其内部结构框图见图7。


  采用这种芯片的有深圳同洲CDVBC5350型有线数字电视机顶盒。

  清华同方DVB-C2000型有线数字电视机顶盒等。

  (2)CPU STi5518芯片内的CPU是1个ST20C2+32位处理器核心。

  它包含指令处理逻辑、指令和数据指针、1个操作数寄存器。它能直接访问可存储数据或程序的高速在片SRAM,与片外的程序、数据存储器相比,使用缓存将大大缩短访问时间。CPU还能通过通用外部存储器接口(EMI)或共享MPEG编码器的本机存储器接口(LMI)来访问存储器。

   3)中断系统  中断系统允许在片模块或外部中断源中断现行处理,以运行中断处理程序。中断信号主要有以下几种:外部中断脚上的信号;来自内部电路或子系统的信号;软件主持悬挂寄存器内的中断。

          中断由在片中断控制器和在片中断级控制器实现。中断级控制器把31个进入的中断源复用送进8个中断控制器。该中断控制器支持8级优先权中断并管理悬挂中断。它还支持中断嵌套。在这8级中断中,第7级的优先权最高。第0级的优先权最低。8级中断的每级都能用INC--触发方式寄存器,编程为中断触发方式。

  (4)健路接口链路接口接收来自DVB或DSS的传输流输入,从传输码流中提取用于解码和播放的节目基本码流包(PES),并存入由解码器控制单元使用的缓冲器中。链路连接前端接口到MPEG解码器和ST20。

  主要由下述单元组成:获取RAM(AR)+NRSS(可恢复安全系统)接口;解扰器(DESCB);高速数字音视频(SDTV)/P1394接口;滤波器RAM;包括传输处理器、条处理器在内的处理单元;适应场滤波器;时钟发生器和DMA引擎。

  (5)MPEG视频解码器该解码器是一个支持MPEG-1和MPEG-2标准的视频压缩处理器。显示图像的格式转换由垂直和水平滤波器完成。用户定义的位图可通过使用在屏显示功能叠加在显示图像上。

  MPEG视频解码器包括内容随图像改变的寄存器、可变长度解码器(VLD)、视频解码流水线控制器、PES分析器、位缓冲器和启动码检测器等部分。

  (6)子图像解码器硬件子图像解码器集成在STi5518中。包含子图像单元的子图像位缓冲器集成在外部SDRAM存储器中。且尺寸是可编程的。其位置和尺寸可用2k字节的倍数设置。子图像位缓冲器在上电复位时设置,在工作期间。其尺寸和位置是连续的。子图像解码器还能作为硬件指针单元。子图像的优先权由可编程寄存器最先提出,因此它位于所有其他显示板前面。可使用存储在外部SDRAM中的压缩位图(运行长度编码1来定义指针。位图可以是包括整屏在内的任何尺寸,每个指针可以定义像素混合因子来提供反别名背景。

  (7)显示平面显示单元是MPEG视频解码器的一部分,以图解顺序叠加了四个显示平面。包括带背景色和前端的子图像(用作光标平面)。子图像平面可在OSD和MPEG视频平面之间交替放置,可用作第二个在屏显示平面。

  (8)音频解码器内置的音频解码器用来解码音频PES码流,输出PCM立体声音频数据。解码器支持MPEG和Dolby数字两种方式。包括兼容于下混合的Dolby环绕和正逻辑解码器。在解码器中,采样滤波器支持96kHz、48kHz、44.1kHz和32kHz的采样和半采样频率。输出6个声道的PCM音频数据,还能输出外部数模转换器所需的时钟信号。

  (9)前端接口前端接口使用同步串行规程,在外部前端和存储器之间传送和接收DAC和ADC采样信号。在存储器缓冲器和前端接口模块之间,用DMA方式传送采样数据。FIFO用来确定存储器的存取等待时间。该接口允许为改进存储器带宽效率使用突发脉冲。支持V22bit标准。

  (10)存储器子系统存储器子系统包括芯片内置的在片存储器和外部存储器接口。

  (11)视频编码器把标准的4:2:2数字视频流转换成标准的模拟基带PAL/SECAM/NTSC信号,以及RGB和YCbCr模拟分量。可用6个输出脚输出6种不同的视频信号。

  (12)Smart卡接口该芯片有两个Smart卡接口,支持兼容于IS07816-3的Smart卡。每个接口都带有UART(ASC),提供给可编程的时钟发生器和8位并行I/0口。
