四、音频D/A转换器
大多数数字电视机顶盒包括卫星数字电视接收机的音频D/A转换器，都采用PCMl723E，这是一种具有可编程锁相环（PLL）的立体声数模转换器，其作用是将由音视频解码器输出的PCM音频数据转换成具有左、右声道的模拟立体声音频信号。

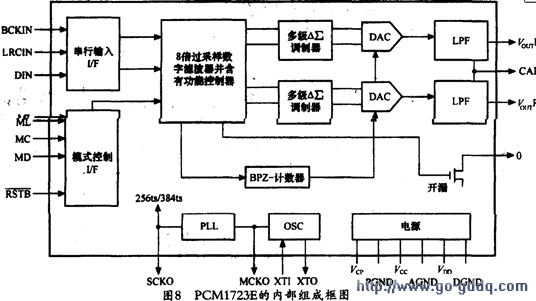

PCM1723E包括串行输入音频数据接口、具有功能控制的8倍过采样数字滤波器、多电平△∑调制器、数模转换器（DAC）、模拟低通滤波器、模式控制单元和可编程PLL系统等。内部组成框图如图8所示。
1、PLL电路PLL电路可从外部27MHz基准频率中产生256fs或384fs的系统时钟频率。并能进行9种不同的采样频率编程。由各种编程频率再产生内部的采样时钟信号。可编程PLI能提供18种系统时钟频率。以适应内部DAC变换的需要。
2、特殊功能PCM1723E有几项特殊功能。即数字衰减、数字去加重、软件静音、数据格式选择和输入字的分辨率。这些功能用二线接口来控制，其中⑧脚MD用于程序数据。⑦脚MC是在程序数据中所使用的时钟，⑥脚ML是在程序数据中用于锁定。
3、程序寄存器PCM1723E的特殊功能是通过4个程序寄存器来控制的。其字长为16bit。这些寄存器全部用MD加载，当16数据位计时后。ML用以锁定这些数据加到相关的寄存器。
4、△∑调制器PCM1723E的△∑调制器基于5级振幅量化器和3级噪声整形。该部件把取样输入数据变换成5级△∑格式。5级△∑调制器和1位（2级）△∑调制器相比有更大稳定性以及有更高的时钟频率波动的敏感性。△∑调制器和内部8倍内插滤波器的组合取样频率，384fs系统时钟为48fs，256fs系统时钟为32fs。
5、输出滤波器为了完成PCM1723E的所有动态测试。必须用到210kHz的低通德波器。低通滤波器有利于移走带内噪声。虽然这些噪声不能听到，但影响整个动态范围。
