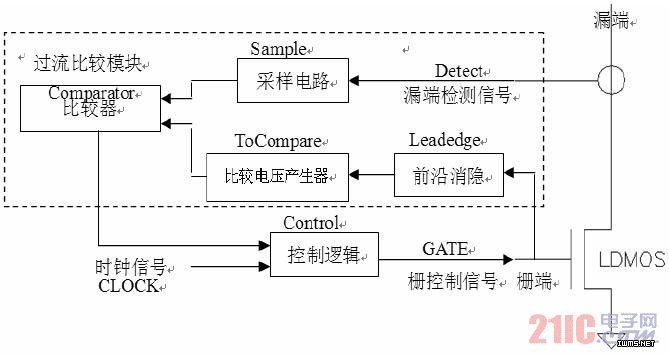

图2 是实现上述功能的电路框架图，由过流比较模块、控制逻辑等组成。
图2 过流保护电路框架
2 电路设计

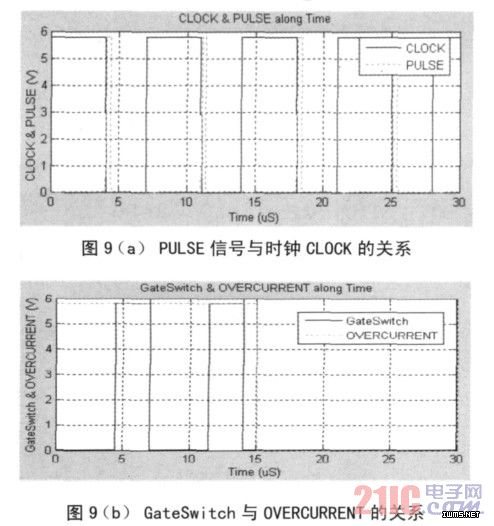

图9 控制逻辑电路的仿真
闭环控制电路的整体仿真
如图10 所示，图3 电路和外接LDMOS 形成一个闭环控制系统。仿真结果如图11 所示：在没有发生过流时，栅极电压的占空比最大；有过流发生时，过流信号OverCurrent 将栅极电压强制设置为低电平，关断LDMOS，从而达到了过流保护效果。

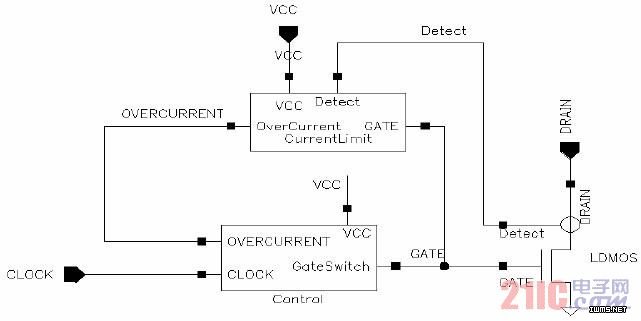

图10 闭环总体仿真原理图
