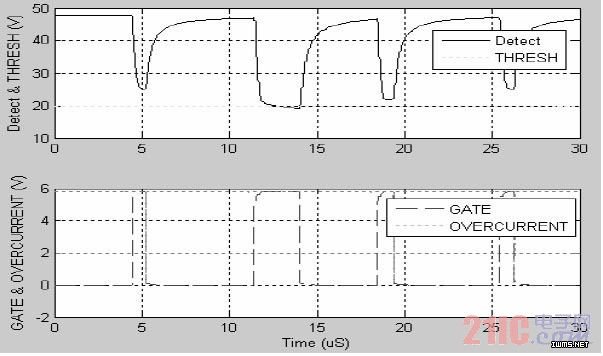

图11 闭环总体仿真波形
3 结论
本文阐述了几种过流检测方法，分析了每种方法的优缺点。设计了一款闭环控制型的过流保护电路，它采用直接检测LDMOS 管漏端电压的方法，可以克服采用电阻检测时消耗能量，芯片容易发热的缺点，同时提高了开关电源DC/DC 的能量转换效率。另外，采取有比采样电路设计，克服了工艺偏差的影响，提高了采样精度。
基于3μm高压BCD 工艺，我们在Cadence 设计环境中利用电路模拟器SpeCTRe 对该控制电路进行了分模块和整体模块的仿真，结果表明该电路可以较好地实现实时过流保护功能。
