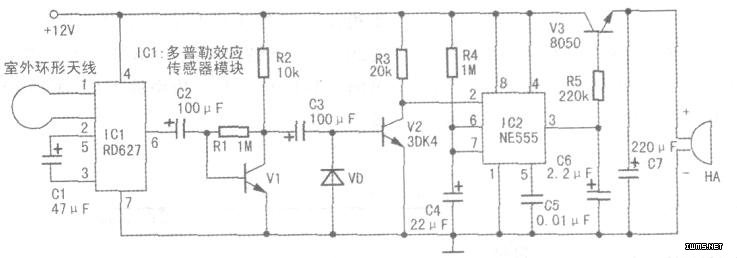

如图所示，多普勒效应传感器IC1通过环形天线向周围发射微波信号。通常状态时，IC1(6)脚输出恒定的直流电压，V2截止，报警电路不工作；当有人进入防区后，环形天线将接收到被人体反射回来的微波信号，经IC处理后从(6)脚输出低频脉冲，经V1放大后由C3耦合到V2b极，V2导通，IC2(2)脚变为低电平，IC2(3)脚输出高电平，V3饱和导通，报警器HA得电发声。
