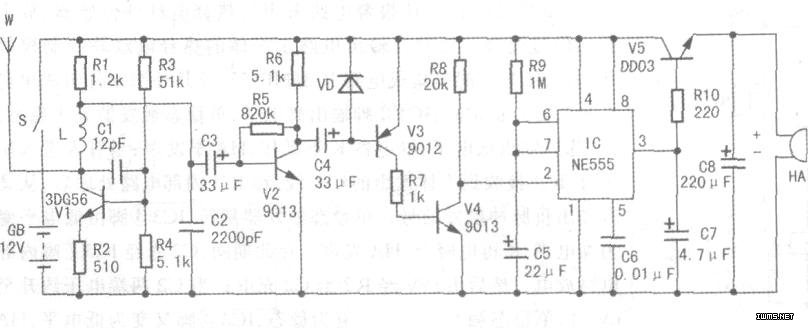

如图所示，三极管V1、电阻R1～R4和电容C1组成自激振荡器。
当有人进人防区时，被人体反射回的电磁波信号通过天线W使自激振荡的信号频率和相位发生变化，从而导致C3两端电压发生波动。其波动电压经V2放大、VD检波后，使V3、V4瞬时导通，IC(2)脚产生低电平触发信号，单稳态触发器翻转，IC(3)脚输出高电平，V5导通，HA得电发声。同时，C5先经IC(7)脚内部电路放电，然后+12V电压经R9给C5充电，当C5两端电压升至约9V时，单稳态触发器又变为稳态，IC(3)脚变为低电平，HA停止发声。
