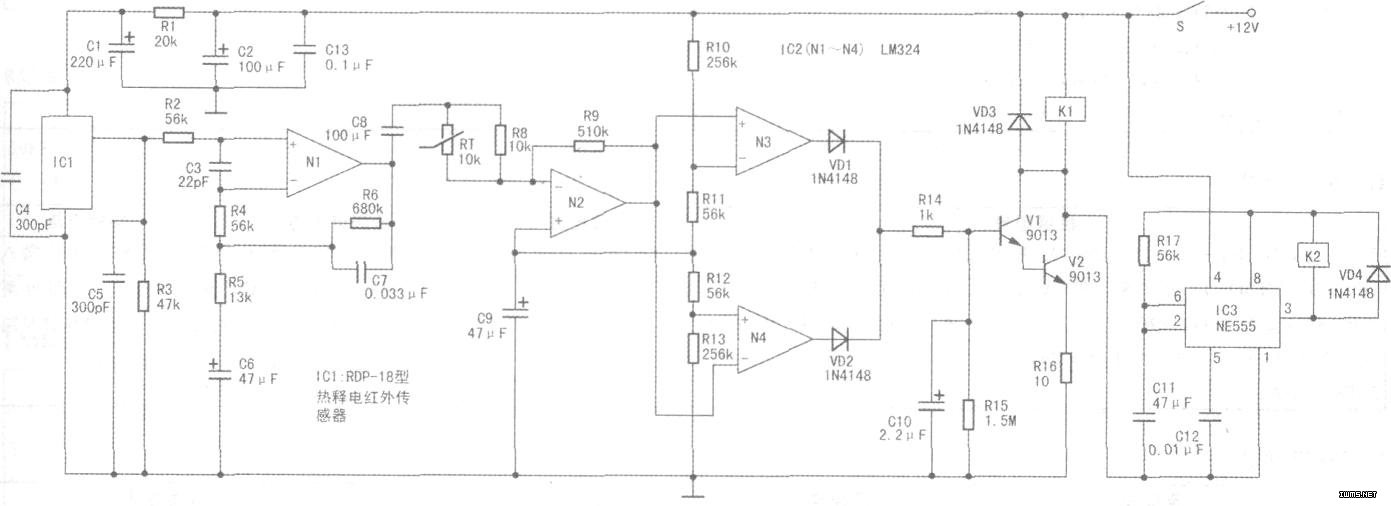

如图所示，时基集成电路IC3(NE555)、电容C11、C12、继电器K2和二极管VD4组成延时电路。
通常状态下，IC1无输出．N3、N4输出低电平，V1、V2截止，继电器K1、K2不动作；当有人进入防区时．IC1输出微弱的低频信号，经N1、N2放大后送往电压比较器N3、N4。若N2的输出电压高于N3的参考电压或低于N4的参考电压，则N3或N4输出高电平，V1、V2导通，继电器K1动作，延时电路也进入延时状态；约5s后，IC3(3)脚由高电平变为低电平，继电器K2动作。
K1、K2的触点常与电话、电灯或其他设备相连，即本电路通过K1、K2对这些设备的工作状态的控制来告知主人有无异常状态发生。
