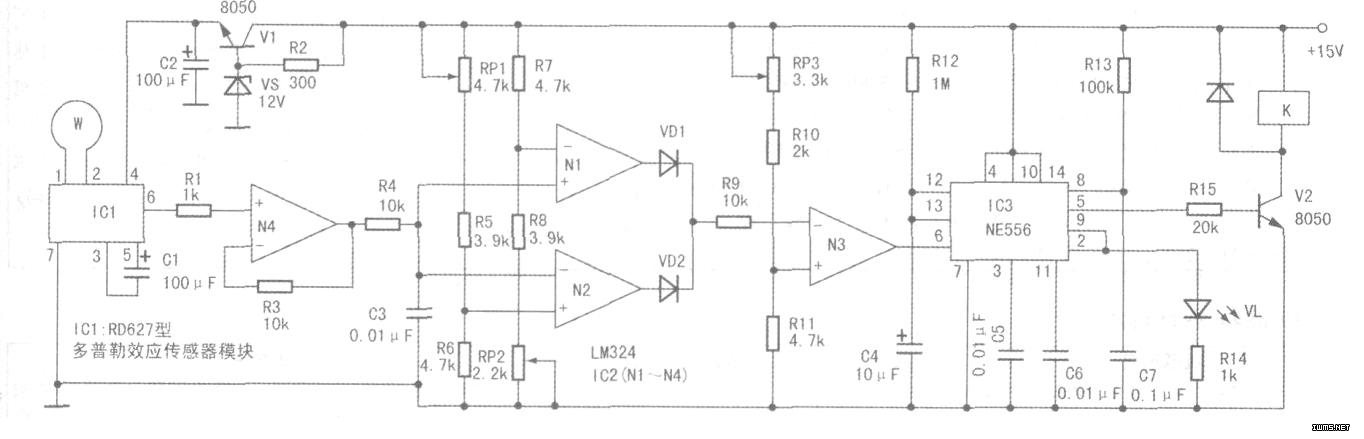

如图所示，时基电路IC3(NE556)、电容c4一C7和电阻R12、R13组成两个单稳态触发器。
通常状态下，IC1(6)脚输出低电平，N1、N2均输出低电平，N3输出高电平．两个触发器均处于稳态，IC3(2)脚、(5)脚输出低电平，报警电路不动作；当有人进人防区时，N1、N2均输出高电平，N3输出低电平，由IC3及其外围元件组成的两个单稳态触发器状态翻转，Ic3(2)脚、(5)脚变为高电平，VL发光，V2导通，继电器K吸合，HA发声。
