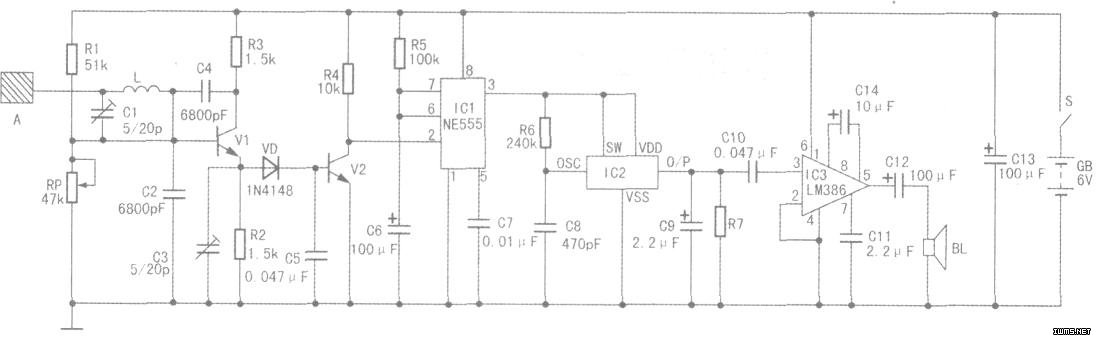

如图所示，时基集成电路IC1和外围阻容元件组成单稳态触发器；音效集成电路IC2及其外围元件组成音频信号发生电路。
通常状态下，V1、V2均截止，IC1(3)脚为低电平，IC2、IC3均不工作，扬声器BL不发声；当有人靠近感应电极A时，振荡器振荡工作，V1e极输出振荡信号，经VD、C5整流滤波后使V2导通，IC1(2)脚由高电平为低电平，单稳态触发器翻转，IC1(3)脚由低电平变为高电平，IC2触发工作，输出音频信号．经IC3放大后驱动BL发声；当人远离电极A时．振荡器停振，+6V电压经R5给C6充电，当C6两极电压上升至4V时，触发器进入稳态，IC1(3)脚输出低电平，BL停止发声。
