一、控制回路1

　　1．差动变压器

　　A24，B24差动变压器（F.W-D）电源，通过差动变压器检测轿厢负载，电压信号通过随行电缆插件Yl的3、4、5、6到STB（信号转换装置），将轿厢负载情况以电压信号送进INV的接线端子Ail、M。

　　2．控制、输入回路

　　控制回路6：将信号经过RIO继电器板将信号送入INV（变频器），分别接入CM、FWD、REV、X5、Xl、X2、X3、X4。

　　控制回路2：7、8、9、10分别与INV的Yl、Y2、Y3、CME。

　　输入回路1:11、12分别与INV的RYA、30C连接。电动机热敏保护信号通过INV的THC端子经

　　Vl插件的3脚接在电动机接线端子的8上，通过电动机内部热敏电阻(NTC)将电动机热敏通断信号送入INV的TH1端子。JNV的RO和TO端子接主回路R、T连接380V交流电源。

　　如下图所示：

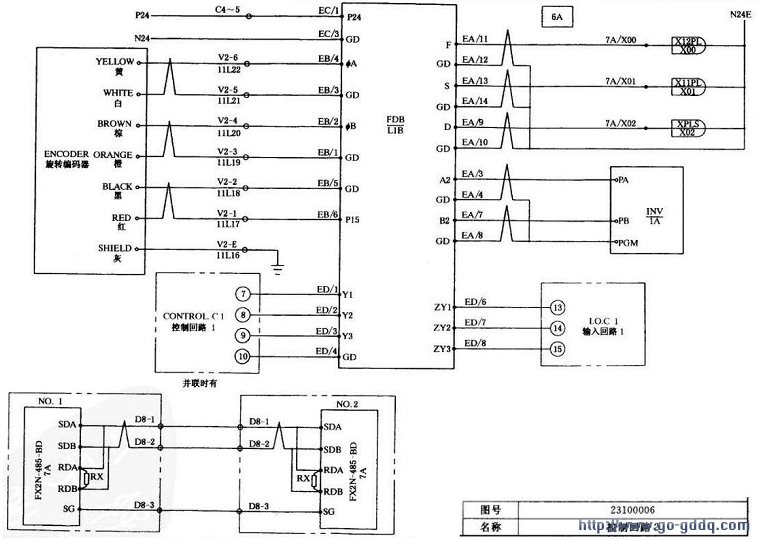

　　二、控制回路2

　　旋转编码器工作电源接FDB端子P15和GD(RED、BLACK V2--l、V2-2)，旋转编码器输出A脉

　　冲(YELLOW、WHITE V2-6、V2-5)和B(BROWN、ORANGE V2-4、V2-3)脉冲信号，分别接在

　　PJ5、GD、φA、GD、φB、GD上；控制回路1的7、8、9、10分别与Yl、Y2、Y3和GD连接；F与7 A/XOO连接、S与7A/X01连接、D与7A/X02连接、CD连接N24E；A2与INV的PA连接、B2与INV的PB连接、GD与1NV的PGM连接；ZY1、ZY2、ZY3分别与I.O.C  l(输入回路1)的13、14、15连接。

　　如下图所示：
