2.1 TA8435芯片特点
TA8435是东芝公司生产的单片正弦细分二相步进电机驱动专用芯片，该芯片具有以下特点：
1）工作电压范围宽（10－40V）；
2）输出电流可达1.5A（平均）和2.5A（峰值）；
3）具有整步、半步、1/4细分、1/8细分运行方式可供选择；
4）采用脉宽调试式斩波驱动方式；
5）具有正/反转控制功能；
6）带有复位和使能引脚；
7）可选择使用单时钟输入或双时钟输入。

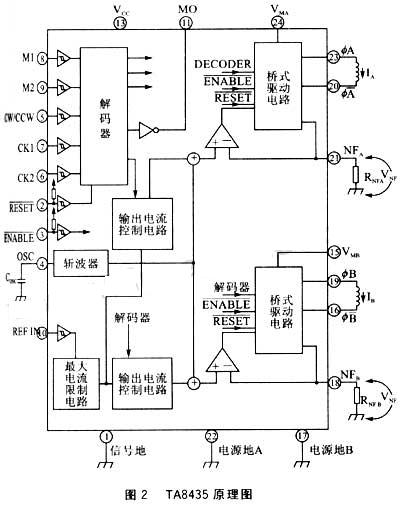

从图2中可以看出，TA8435主要由1个解码器，2个桥式驱动电路、2个输出电流控制电路、2个最大电流限制电路、1个斩波器等功能模块组成。
2.2 TA8435细分工作原理

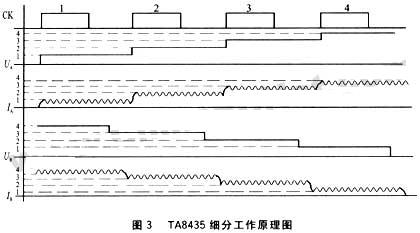

在图3中，第一个CK时钟周期时，解码器打开桥式驱动电路，电流从VMA流经电机的线圈后经RNFA后与地构成回路，由于线圈电感的作用，电流是逐渐增大的，所以RNFB上的电压也随之上升。当RNFB上的电压大于比较器正端的电压时，比较器使桥式驱动电路关闭，电机线圈上的电流开始衰减，RNFB上的电压也相应减小；当电压值小于比较器正向电压时，桥式驱动电路又重新导通，如此循环，电流不断的上升和下降形成 锯齿波，其波形如图3中IA波形的第1段，另外由于斩波器频率很高，一般在几十KHz，其频率大小与所选用电容有关，在OSC作用下，电流锯齿波纹是非常小的，可以近似认为输出电流是直流。在第2个时钟周期开始时，输出电流控制电路输出电压Ua达到第2阶段，比较器正向电压也相应为第2阶段的电压，因此，流经步进电机线圈的电流从第1阶段也升至第二阶段2，电流波形如图IA第2部分，第3时钟周期，第4时钟周期TA8435的工作原理与第1、2是一样的，只有又升高比较器正向电压而已，输出电流波形如图IA中第3、4部分。如此最终形成阶梯电流，加在线圈B上的电流，如图3中IB。在CK一个时钟周期内，流经线圈A和线圈B的电流共同作用下，步进电机运转一个细分步。
