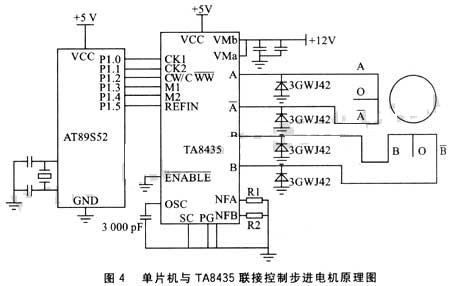

图4是单片机与TA8435相连控制步进电机的原理图，引脚M1和M2决定电机的转动方式：M1＝0、M2＝0，电机按整步方式运转；M1＝1、M2＝0，电机按半步方式运转；M1＝0、M2＝1，电机按1/4细分方式运转；M1＝1、M2＝1，电机按1/8步细分方式运转，CW/CWW控制电机转动方向，CK1、CK2时钟输入的最大频率不能超过5KHz，控制时钟的频率，即可控制电机转动速率。REFIN为高电平时，NFA和NFB的输出电压为0.8V，REFIN为低电平时，NFA和NFB输出电压为0.5V，这2个引脚控制步进电机输入电流，电流大小与NF端外接电阻关系式为：IO＝Vref/Rnf。图4中，设REFIN＝1，选用步进电机额定电流为0.4A，R1，R2选用1.6欧姆、2W的大功率电阻，O、C两线不接。步进电机按二相双极性使用，四相按二相使用时可以提高步进电机的输出转矩，D1－D4快恢复二极管用来泄放绕组电流。

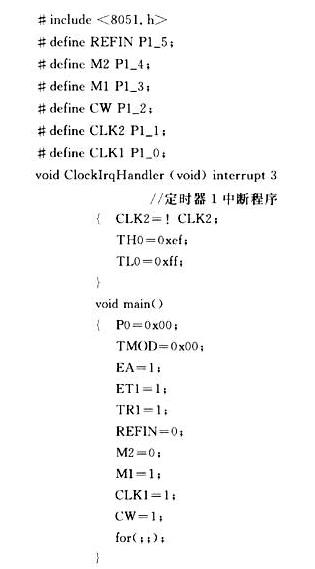

       以下是利用TA8435控制步进电机的程序，实现采用1/8细分方式控制步进电机的顺时钟方向转动的功能，利用定时器1向TA8435输出脉冲，用来控制步进电机转速。

       3 结论

       本文介绍了步进电机的特点和TA8435芯片工作原理，使用细分方式可以提高步进电机的控制精度，降低步进电机的振动和噪声，因此，在低频工作时，可以选用1/4细分或1/8细分模式，以降低系统的振动和噪声，当系统需要在高速工作时，细分模式就有可能达不到要求的速度，这时可以选用整步或半步方式，在速度较高时，在整步或半步工作模式下，步进电机运行稳定，振动小、噪声也小。TA8435在细分、半步、整步几种工作模式之间的切换是相当容易的，使用TA8435控制步进电机具有价格低、控制简单、工作可靠的特点，所以具有很高的推广价值和广阔的应用前景。
