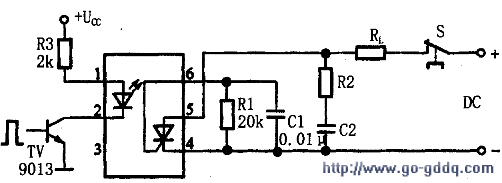

当输入端三极管、发光管有电流流过时，发光二极管发出红外光，使晶闸管受光触发导通，接通负载。因晶闸管的闸流特性，即使去掉输入信号，输出端将一直保持导通。

　　只有按下开关S后，使晶闸管截止，断开电路，R1、C1用作减少干扰，但会使触发灵敏度下降，所以一般取Rl=20kΩ，C1=O．01μF／63V。R2、C2为阻容吸收回路，保护晶闸管。电路中的光电耦合器选用GD-L-400／600型，其参数为：输出端通态电流为200mA，输出耐压为400／600V，被控制的直流负载电流最大不能超过200mA。
