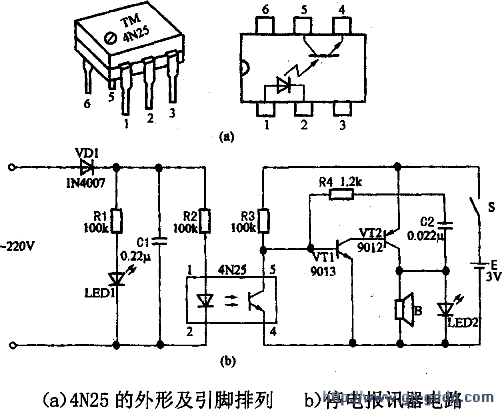

图中左边为交流电检测部分，右边为音频振荡器，平时开关S闭合。220 V交流电经二极管VDl半波整流、C1滤波得到约300 V的直流电压：一路经R1限流供指示灯l,EDl发光；另一路经R2降压(或限流)送至光电耦合器的(1)脚，使内部发光二极管点亮,受光三极管导通，其集电极(5)脚呈低电位，使由VTl、VT2、R4、C2组成的音频振荡器VTl发射结被光电耦合器短接，振荡器不工作。

　　当220 V电源突然停电，供光电耦合器(1)、(2)脚的直流电压消失，发光二极管熄灭，其受光三极管截止，(5)脚电位升高，振荡器(起振)振荡，扬声器发出报讯声，如此电路用于自动打铃停电报讯时，有关人员闻讯后可断开S，记下停电时间，以便改为人工打铃，当电网恢复供电时可再闭合S。
