交流钳形电流表在使用上比较方便和安全，但测量的下限值较高。一般小型指针式钳形电流表其测量电流为1A左右，若测量220V的家电或电器功率在220W以下时，就较难分辨了。要测电视机等的待机功耗就根本测不出来，为了测量电器设备10mA的较小电流，就必须加装放大器。下面介绍经改装杭外l出产的MG26型钳形表，可测量10mA～30A电流和300V交流电压，供大家参考。

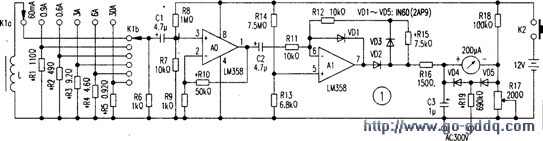

　　电路如图1所示，被测电流通过电流互感器L，并经量程开关在分流电阻Rl～R5其中之一和R6并联，产生的压降送到A0放大，改变RlO可改变放大倍数，以调节电流表的满度值，A1、VDl、VD2、VD3和R15等组成线性整流电路，对从C2进入的信号进行整流。该电路比常用电路多加了VD3、R15以加强小信号的补偿作用，然后通过R16和C3组成的滤波器进行滤波，再到电流表作输出指示。R17、R18是静态调零电路。VIM、VD5、R19和电流表组成一个交流电压表。

　　安装
    在未改装前利用该钳形表记下一些大电流的测量数据，以便改装后校准时用。改装后钳形表的表面刻度、电流和电压共用原来电压读数的红色那条刻度，原电流刻度黑色那条不用。以减小制作麻烦和不美观。互感线圈L用原来的，按钮开关K2放在钳口弹簧下面，分流电阻R1～R5装在量程开关旁，量程开关接成双刀六闸式的，以减小测量30A大电流时开关接触电阻所引起的误差。电池装在电路板上一起放在原线路板的位置，电池采用23A型φ10mmx29mm 12V小型电池一节。

　　调试

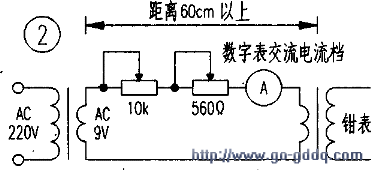

    以60mA挡作基准，R10用100kΩ，R15用20kΩ，R17用200Ω可调电阻代替，接通电源暂不输入测量电流，并把R17调到零n位置，这时表针若指示为0，说明输出失调电压小，这时就可把R17、R18去掉不用，VD5和电流表负端直接接地，否则可调R17使输出指示为0。然后测AO的（1）脚电压是否为电源电压的1/2左右。若偏差太远，就要调整R8的阻值。接着输入被测电流（如图2所示）。注意钳形表钳口要远离变压器60cm以上，否则变压器的漏磁会产生干扰。钳口未钳着导线就会有输出指示（利用此现象可比较变压器的漏磁大小），被测导线要在钳口中央处。如测量60mA电流，调R10使输出指示满度，然后分别测量2、4、6、8、10、20mA电流。调线性时若指示偏大，就要调小R15阻值；指示偏小，就调大R15阻值，每次调完R15后必须重新校准满度值，重复几次直到调好，再换上固定电阻。

　　对其他各挡再分别测量相应的电流值，调整Rl～R5，使其准确就可以了。

　　测量交流300V电压挡，用原来的插口输入。使用时不要按动电源开关K2，电流量程开关可放在任意挡位。调整时利用数字万用表和本表同时测量市电电压，调整R19使其指示相符。R19用100kΩ电阻和lMΩ可调电阻串联代替，调试时要注意安全。

　　本电路电源电压从6V～12V都可以，用12V时静态消耗电流约580μA。
