改制社区楼层消防疏散标识灯
来源:本站整理  作者:佚名  2010-07-13 09:58:41



  笔者从事小区物业管理三年多,对楼层的路灯照明、消防疏散的“安全出口”标识灯的节能、长寿命的使用有过实作。现将原有楼层消防疏散标识灯,改用高亮度LED白光发光二极管的制作简介如下。

  1.原灯具情况
    我们小区楼层消防疏散的“安全出口”标识灯有两种:一种是标称10W(内置10W小目光灯管);另一种标称为4W(光源是荧光板)。由于各种原因坏了后,使修理难度大,所以笔者进行了以下方法的改造。

  2、高亮LED白光灯具的制作
    将损坏了的消防疏散“安全出口”标识灯电路板和光源(10W日光灯座或荧光板)全部拆除(但内部的6V可充电电池、6V小继电器和其中一只二极管拆下后还可用上),再利用灯具外壳(显示字的透光塑、玻板),然后到电子市场购买直流电源,型号为TY-320 AC220V-DC7.5V(300~400mA)。

  买回上述配件,为了使它能装进灯具内部,须取掉电源的塑料外壳,把电源电路板装入灯具内,这是第一步。另购买广告用的12V高亮度LED白光“光条”  (每条有六只发光二极管,三只串联一组、两组并联)。购买“光条”时,要求发光二极管发射光角度为90。(不要误买成发射光角度为15。的)。

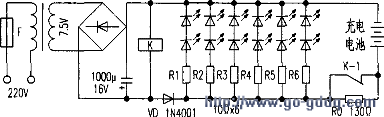

  买回使用时,将光条六只发光二极管的串并联简单重组一下,使每个光条的六只发光二极管变为两只串联一组、三组并联,这是第二步。然后按附图进行整体组合即可。

  以上组合完全符合消防的要求,功耗lW左右,成本不到30元,达到节能、长寿命,节省修理费目的。
