用SH803制作大功率彩灯程控器
来源:本站整理  作者:佚名  2010-07-13 09:58:43

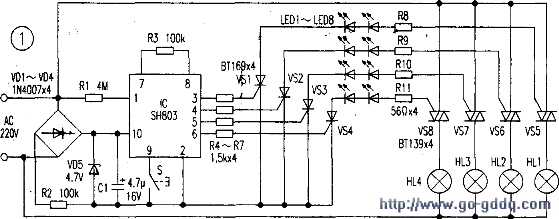

  SH803是目前智能彩灯专用集成电路,该集成电路采用CMOS硅晶软封装,工作电压4.7V,用它制作彩灯程控器所需外围元件少,花样新颖、制作简单,其彩灯程控器电路如图l所示。


  一、工作原理
    市电经VDl~VD4整流,R2降压,Cl滤波,VD5稳压成4.7V给集成块IC供电。内部存储8个程序方式,通过按钮S触发,改变IC工作程序方式,使之固定在某一程序上。

  IC(3)~(6)脚为触发输出端,其触发输出电压受内部程序控制,并通过电阻R4~R7使各路单向可控硅VSI~VS4导通,再由单向可控硅触发大功率双向可控硅VS5~VS8,使其导通。各路彩灯HLl~HL4将按程序方式点亮。LEDl~LED8作为彩灯闪烁方式的指不。

  IC内部存储的8个程序方式,功能如下:
  1.开启电源,电路工作在任意方式上,接着循环到方式2~7上,自动循环跳动。2.四灯呈波浪式翻动,并有两种不同速度。3.四灯依次亮,灯1、灯2、灯3、灯4循环,并变换四种不同速度,从单马追逐到万马奔腾。4.相邻二灯。其一灯渐亮,另一灯渐暗。按三种速度依次循环。5.星光闪烁,四灯逐一点亮,闪烁两次;四灯反向逐一点亮,闪烁二次。6.全亮后,四灯同时慢灭,又同时渐明、渐暗、快慢按三种速度循环。7.四灯滚动式闪烁,每灯快速依次闪烁三次,来回滚动。8.全亮。

  二、制作使用
    本电路输入220V交流电,四路输出。制作时可控硅需安装散热片,R8~Rll的阻值可在27Ω~56Ω间调整。每路彩灯输出功率可达1600W。

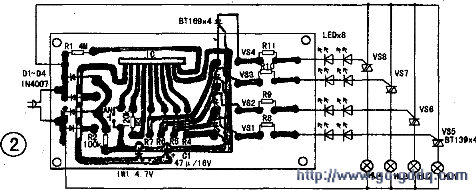

  如需加大负载功率,可换用更大功率的可控硅。输出切忌短路,以免损坏。图2为印板图。
