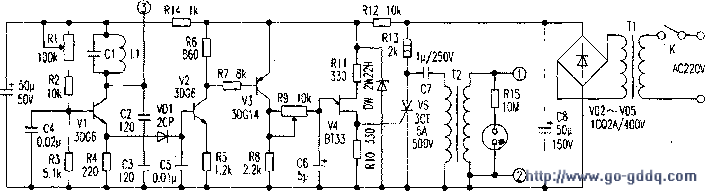

本电子灭蝇蚊器由高频振荡器、可控硅开关和升压变压器，外加等距平行金属丝电网等组成。电网下放些诱饵，苍蝇蚊虫嗅到诱饵落到电网上，就被电网击死掉在下面。电网电压是数千伏的高压脉冲电压，由电子线路产生。为保证人身安全，灭蝇蚊器设有保护装置。电路如附图所示。

　　该电路中的晶体管Vl～V4组成高频振荡器，振荡电压经二极管VDI整流加在V2基极，使V2和V3饱和。R8两端接近电源电压，通过R9给C6充电。单结晶体管V4等组成弛张振荡器，触发脉冲使可控硅VS导通。电容C7经升压变压器T2初级和单向可控硅VS放电，放电电流过零时，可控硅VS关断，C7重新充电。当可控硅导通时，C7又放电，在升压变压器T2次级就可得到数千伏高压脉冲电压。

　　如果人接触灭蝇蚊器时，由于人体分布电容的存在，相当于V1振荡回路L1、C1加了一个电容，破坏了起振条件，使电路停振。

　　—旦加在V2基极上的电压消失，V2、V3截止，R8两端变成低电位，v4停振，无触发脉冲触发可控硅，高压消失，起到保护作用。

　　制作金属丝电网时，可用14#自行车钢丝条。两端夹板用4mm塑料板或玻璃纤维板，先将夹板安装金属丝处钻φ2mm半孔（不透孔），然后将金属丝烧热插进孔里。装好后分别用导线将偶数和奇数的金属丝连成两组，接到升压变压器T2的（1）、（2）端。电网钢丝的根数可任意选择，多些较好。

　　电源变压器Tl用铁心截面为12mmx16mm EI型硅钢片，初级用φ0.08mm漆包线绕5500匝，次级用φ0.12mm漆包线绕2500匝。升压变压器T2磁心用φ10mmx50mm中波天线磁棒，初级用φ0.4lmm漆包线绕20匝，用间绕方法直接绕在磁棒上。磁棒与线圈间加几层黄蜡绸，次级线圈用φ0.1mm漆包线绕在尼龙骨架上（也可用有机玻璃粘成），共绕2000匝。分成10段，每段的一槽绕200匝，然后将骨架套在初级线圈上面。升压变压器绕好后应用环氧树脂封固，安装时要离其他元件及底板20mm以上，以防止跳火。

　　调试时，可先从振荡器开始。接通电源，调节R1，使V1集电极电流为lmA。再测量VDI负端对地电压，应有7V左右直流电压。然后用手摸金属盒体（电子线路中（3）端与金属盒体连接），电压就下降到O.5V左右，说明振荡器正常工作。手离开后再量。R8两端电压，应为10V左右。用手再摸金属盒体，电压若下降到1V左右，说明V2、V3工作也正常，再调节R9，使氖灯最亮，用手摸盒体氖灯应熄灭（此时注意电网已有高压脉冲）。再重测量几次证明电路已完全正常，即可投入使用。

　　市售电子灭蝇器的电路是用220V交流电压经5倍压整流后，输出约1400V直流电压，加在由许多等距离平行金属丝组成的电网上，电网下设有诱饵，苍蝇嗅到诱饵而来，着落时触及电网，使其两根相邻金属丝短路，电容器通过苍蝇身躯放电，将苍蝇打死。尸体落下后，电容器又迅速充电，金属电网又恢复高压。市售的灭蝇器电路简单，但是必须指出该种灭蝇器没有保险装置，人体不能触及金属电网。
