三、程序设计

   计时器的主要作用是控制每月上网时间不超过240小时，即平均每天的使用时间不超过8小时。而两台电脑是按需要各自上网的，上网时段和时间基本上没有规律，可能错开，也可能相互重叠；有时一天可能会使用十几小时，有时一天只用一两个小时。为了合理地控制上网时间，该上网计时器应该具备以下功能：

　　1.对当天的上网时间进行累计并显示在HMI上，每24小时复位一次。复位时间设为早上8时；2.对当月的上网时间进行累计，并计算出当月每天平均使用时间（当月累计上网小时数）／（该月已过去的天数）显示在HMI上，每月复位一次，复位时间为每月1日早上8时；3.若当天使用时间大于8小时则报警，但仍可以继续使用；4.若当天使用时间大于8小时，且该月每天的平均使用时间也大于8小时，则PLC切断MODEM的电源，不能继续上网；5.显示当月剩余的可上网小时数。

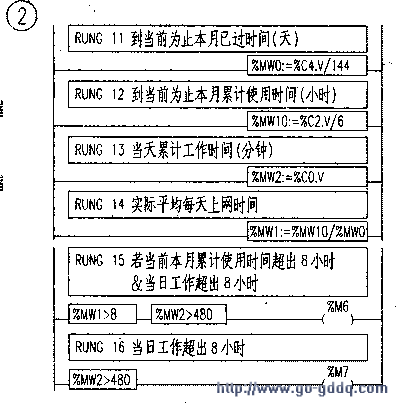

　　根据上述要求设计的部分PLC程序梯形图如图2所示。

　　PLC带有时钟功能，通过PLC的调度模块，将允许工作时间设为从早上8时到晚上24时，其他时间禁止工作。调用系统字％SW50-％SW53来显示当前的时间和日期，每天早上8时的复位功能通过调用系统字％SW51来实现，每月1目的复位功能通过调用系统字％SW52来实现。由于PLC只提供分钟脉冲信号，且计数器预置值最大为9999，每月240小时（14400分钟）已超出了其预置范围。因此需要构建一个10分钟时基发生器，用于计算每月累计上网时间，即每月240小时转化为1440个10分钟，而每天累计时间最大不超过1440分钟，故仍采用％S7（分钟脉冲信号）作为计数时基。为了方便使用者观察，PLC计算所得的数值料***分钟、***十分钟在送到HMI（文本显示器）时，利用HMI组态软件的工程量转换功能，转换为以***小时和***天的格式显示出来。

　　四、使用说明
    开启ADSL MODEM的路由功能，用一个五口的HUB（以太网集线器）将要上网的几台电脑连接好，并进行相关配置，组成一个小型局域网。合上双控开关中的任一个，PLC的输出接点Q0.0接通，ADSL MODEM得电与网络连接。HMI显示当前时间日期、当天上网时间累计、当月上网时间累计，并以倒计数的方式显示本月剩余上网时间。若上网时间超过设定时间，则报警灯闪烁（报警灯以每秒一次的频率闪烁一分钟）或切断MODEM电源，同时HMI将显示出错原因。
