用一块双D主从触发器再配置一只普通照明上、下拨动开关，可以控制两组照明灯组熄、亮顺序，以选择不同照明亮度或不同照明区域。

　　电路工作原理

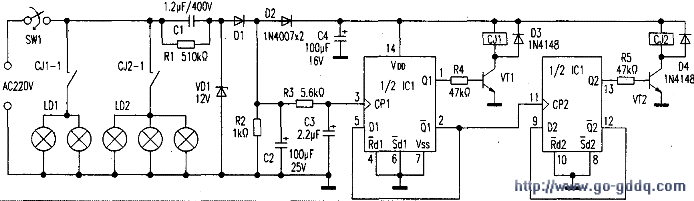

    图l是灯组照明控制电路，220V交流电由R1、C1、VDl、D1、C2组成整流滤波降压电路，向控制电路提供+12V电压。

　　ICl是TC4013双D主从触发器，这里把它们的复位端Rd和置位端Sd均接地；每个触发器的D端和Q端各自短接，构成两个异步上升沿触发二分频电路。在第一次合上电源开关SWl时，C3经R3充电，C3产生上升沿脉冲触发ICl③脚时钟脉冲端，使Q1置为高电平，Q1置为低电平，VTl导通，继电器CJl吸合，第一灯组LDl点亮；Q2端维持在低电平，VT2截止，第二灯组LD2不亮。第二次又拨动SWl开关开、合，CPl又受触发，Q1翻转为低电平，VTl截止，CJl失电释放，LDl灯组熄灭；同时Q1翻转为高电平，触发CP2，Q2由低电平转变为高电平，VT2导通，CJ2吸合，LD2灯组亮。第三次又拨动开关SW1开、合，CPl又触发，Q1转为高电平，CP2无上升沿脉冲触发，Q2维持在高电平，CJ2仍吸合，这时IDl、LD2灯组全亮。第四次又拨动开关SWl开、合，Q1翻转为低电平，Q1翻转为高电平，CP2受触发，Q2变低电平，VTl、VT2都截止，LD1、LD2灯组熄灭，完成了两组触发电路的一个循环控制周期。附表所示是控制电路的工作顺序状态。电路中R2是C2、C3的放电回路电阻，开关关断时，电容通过R2快速放电，电路复位，使触发电路能继续接受拨动开关送来触发脉冲信号控制。

　　元件选择
   电路中ICl可选用TC4013BP、CD4013或MC4013等型号的双D触发器。Cl采用耐压400V的聚丙烯电容。VDl是12VZW60稳压管。CJl、CJ2选择线圈额定工作电压为直流12V、触点负荷承受电流3A的JQX-4型小型继电器。如果增加控制灯组的数量，可以相应地增加触发控制电路的路数。
