TL431是大家熟知的性能优异的精密基准源,以TL431为基准的常见直流稳压电源见图1,其工作原理是:BGl与BG2为复合功率调整管,R3是BGl的偏置电阻,给BGl提供基极电流,经BGl电流放大后以发射极再输送给BG2的电流放大,因BGl、BG2构成典型的射极输出电路,其输出阻抗低、能提供较大的射极输出电流,为稳压电源负载能力提供了有力保障。输出电压经Rl、W1、R2分压后,以F点输出取样电压送到TIM31的①脚采样端,由于TL43l具有精密基准兼电压比较功能,经电压比较后以其③脚送出误差校正电位,来控制复合管BGl基极电位;当输出电压因某种原因而升高时,F点的取样电压也按比例上升,TL431①脚得到升高的取样电压信息后,经与内部2.5V基准比较,③脚便输出低电位(反相),把BGl基极电压拉低,BG2的射极输出自然就降低了,经过这一系列反馈,最终使输出电压稳定在设定值;输出电压下降时,其稳压调整过程则刚好与上述相反,这里不详述。
制作

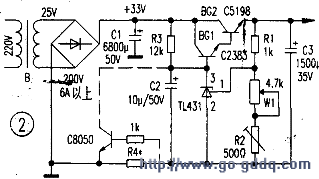

电路参考图2,供电变压器B可选100W左右的,整流二极管可选用34以上的,滤波电解Cl选用50V耐压其容量大于6800μF,印制板可自制,其中BG2为NPN硅大功率管C5198,参数为BVceo140V,ICm104,PCM1OOW;BGl为C2383NPNl60V、14、0.9W,精密基准可选TL431、K4431。很多读者喜欢按图l制作。但可调电位器接在该位置是不妥的,一旦电位器接触不良,将会使输出电压升高烧坏用电器,更有甚者把电位器按图3所示连接,如有的黑白电视机中就是如此,由于WB故障,烧坏集成块、行管乃至像管是常有的,所以笔者推荐图2接法较可靠,即使可调电阻出故障,仅使输出电压下降,不会烧坏用电器件。
调试
按图2选好元件焊接后,调试极简单:先将W1调至最小值,R2暂用500fl半可变电阻器,通电调R2使稳压输出为24V。然后取一与P,2此时值相同阻值的固定电阻,代换半可变电阻。W1的最大阻值决定稳压输出的最低电压值。过流保护电路中的电流取样电阻R4,可根据保护电流大小选取其值。附表是本稳压电源的几组数据供制作参考。
入空载电压 | 33V | 33V | 33V |
输出空载电压 | 6.19V | 10.08V | 15.06V |
输出带载电压 | 6.13V | lO.03V | 15.01V |
带载电流 | 1.69A | 2.8A | 4.23A |
输入带载电压 | 30V | 28.5V | 26V |
|
|
