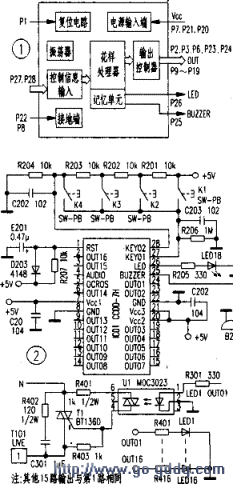

1-16路可编程彩灯控制器电路中主芯片型号为CCDD-7H，它采用标准双列直插（28脚）封装，内部结构框图及出脚功能如图l所示。从图中可以看出，这是一个基本的输入+记忆（E2PROM）+输出控制器。CCDD-7H的工作电压范围2.7～5.5V。工作消耗电流（输出端电流为零时）：<5mA。

　　整机电路（图2）由单片机控制芯片和外围可控硅驱动电路组成。CCDD-7H的（1）脚是复位引脚，低电平使能。与（27）、（28）脚相连的是键盘输入电路，此电路是根据输入芯片电阻的分压来获取键值的。

　　这部分电路中应特别注意的是：电阻的误差范围要小于5％，蜂鸣器可采用通用的谐振频率为4kHz压电型的。负载控制电路中。为了与强电隔离和可靠输出，使用了光控硅MOC3023和双向可控硅BTl36D的组合。同时与可控硅Tl极并联的RC串联电路可以吸收浪涌对可控硅的冲击，减少电磁干扰。此电路结构清晰，没有需要调整的模拟器件。制作比较容易。不过，在制作过程中，要特别注意板上光控硅以后的电路带强电！要注意安全。

　　电路中的CCDD-7H外接四个按键：K1：模式，K2：速度，K3：输出路数调整，K4：确认；状态指示灯和蜂鸣器各一个。不同模式下指示灯（LED）及蜂鸣器的状态参见表1。

　　整机功能及操作说明如下：

　　电路有八种一般模式：整机关一内置花样l-内置花样2一内置花样3-内置花样4-内置花样5-内置花样6-自编程花样，点按Kl键进行转换。

　　工作时如果长按K1  3秒，则强制进入整机关模式（这与手机的关机操作是一样的）；另外花样编程模式的进入方式是在整机关状态常长K4确认键3秒，输入自编程信息后，再按Kl模式键退出当前编程模式，自动运行到一般工作中的自编程花样运行模式。

　　在内置花样l-6模式时输出花样描述见表2。

　　其速率和输出路数的编程方法是：点按K2、K3调运行速率和输出路数。这些参数会自动记忆，按照最后一次设定的参数运行。

　　花样编程模式的操作：整机关状态长按K4 3秒，会进入此模式。此时。可进行第一步花样输入：

　　按K2移动灯的位置，以后每次点按K3第一只灯会点亮，也是点按K2移动灯的位置。如果本次输入有误，长按K3 3秒后，则对本步所有亮灯全清除，再重新设置。本步花样设置完毕，点按K4进行下一步花样的输入。所有信息输入完毕后，按Kl贝U自动运行至自编程花样。

　　该控制器是一款专业的彩灯控制器。厂家或电子爱好者都可方便将其应用于舞台灯光、广告灯箱及霓虹灯饰等工程项目中。
