本文介绍一款简单易制的四选一音频切换开关电路，它能从四路信号源中任选一路作为输出。

　　一、工作原理电路
    由4线-10线泽码器CD4028组成，A、B、C、D是码输入端，Qo～Q9是十进制译码输出端。

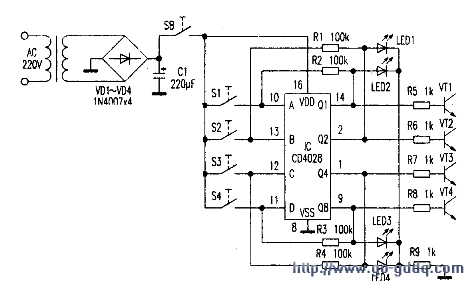

　　电路见图，按下开关SB，电路得电工作。S1、S2、S3、s4为四只轻触开关，当按下S1时，相当于D、C、B、A四个输入端的输人为BCD码0001，此时十个输出端仅Q1输出高电平，发光二极管LED2点亮，指示该路输入信号被选通。同时三极管VTl导通，第一路音频信号源流经VTl的c、e极，并从“输出”端输出。当Sl被放开时，开关S1的触点跳开，此时因有电阻R2将输出端Ql的高电平反馈到输入端A，使Ql自动保持在高电平输出不变。当按下S2时，相当于D、C、B、A的输入为BCD码0010，此时十个输出端仅Q2输出高电平，发光二极管LEDl点亮，指示该路输入信号被选通。

　　同时三极管VT2导通，第二路音频信号源流经VT2的c、e极并从“输出”端输出。当S2被放开时，同理，Q2能自动保持在高电平输出不变。

　　此时，Ql输出低电平，LED2熄灭，第一路音频信号源关断。当按下S3时，相当于D、C、B、A的输入为BCD码0100，此时第三路音频信号源被选通。当按下S4时，相当于D、C、B、A的输入为BCD码1000，此时第四路音频信号源被选通，从而实现了对音频输入信号的四选一。

　　二、元件选择
    参数都标在图中，其中，LEDl-LED4为红色发光二极管，S1～s4为轻触开关，SB为拨动开关。
