本文介绍一种自制的磁力搅拌器，可给实验、化验带来方便。

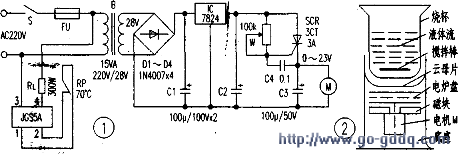

　　电路原理如图1所示。使用时闭合开关S，经降压整流及稳压后，由IC7824输出+24V电源供给SCR及W、C3、C4构成的直流电压调节网络。同时加热器RL通电发热。当电机获得直流电压后产生旋转运动，带动两块磁片旋转，产生旋转磁场。试杯中由铁磁材料制作的搅拌棒随之旋转。起到搅拌作用。调节W，可改变SCR导通角，从而调节输出电压（调节范围从0-23V）即调节电机M的转速。电炉加热器RL采用电热杯的电炉盘改装，它的温度控制采用JGS双向传输固态继电器，温度继电器RP采用70℃的常闭型。

　　图2为自制磁力搅拌器的装配示意图。
