遥控编/解码模块电路
来源:本站整理  作者:佚名  2010-08-03 09:50:04



  本文介绍以PT2262/PT2272为核心的典型遥控编解码模块电路。

  1.无线编码发射模块

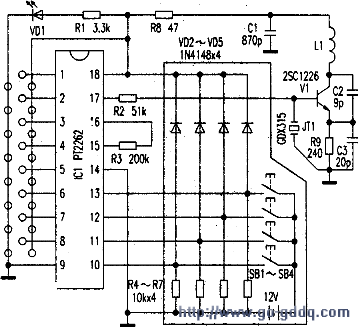

    图1是一种四键遥控编码发射器的电路原理图,它采用集成电路PT2262对按键信号进行编码,可以控制四个通道。图l中,PT2262的①~⑧脚是编码地址端,每个地址端可以设定“高电平”(该脚接12V)、“低电平”(该脚接地)、“悬空”三种状态,共可以组合出6561种不同的地址信息。(10)~(13)脚是编码的数据输入端D3~DO,这里采用了4位数据,在每个数据端连接了一个按键,用以控制不同的设备。当按下任何一个按键后,按键将12V的电压加到对应的数据端,同时还通过二极管将12V电压加到F12262的电源端⑩脚,由Vl组成的高频振荡器也获得电源电压。PT2262将会根据地址码的设定和输入的数据进行编码,从(17)脚输出编码脉冲。当(17)脚脉冲为“l”时,V1组成的振荡器工作,产生315MHz的高频信号发射到空中;当(17)脚输出脉冲为“0”时,Vl组成的振荡器停止工作,因此,高频信号是受编码脉冲控制的。

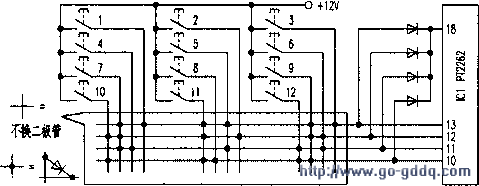

  有些时候,四通道无法控制更多的对象,可以灵活应用PT2262集成电路,使其控制更多通道,图3是将四通道发射器改为12通道发射器的键盘部分电路图,其他电路与图l相同。在四键发射器中,每个按键对应一个数据输入端,这里可能对应多个数据输入端。比如,当按下“3”键时。12V电压将分别加到Fr2262的(13)脚和(12)脚,使数据D3、D2都为“l”,其他数据D1、D0为“0”。编码数据为“1100”,这样就可以通过4位数据传送12种信息。

  2.无线接收解码模块
   无线接收解码模块通常做成无解码的接收模块和带解码的接收模块两种,以适应不同的应用场合。根据接收的电路形式,又有超再生和超外差两种电路形式。超再生式接收机具有电路简单、性能适中、成本低廉的优点,所以在实际应用中被广泛采用。

  图5是无解码超再生接收模块的电路图,天线接收到的信号经V1高频放大之后进入V2进行选频。选出与发射器载波频率相同的315MHz信号,进入ICIA放大,放大后的信号进入IClB整形后由Dout输出,还原为与发射端相同的编码信号,供PT2272解码。

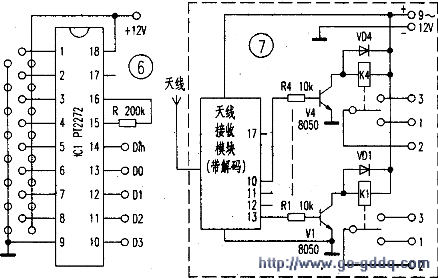

  图6是用Fr2272构成的解码电路。图5接收输出的信号Dour从PT2272的(14)脚输入,由PT2272首先检查接收到的编码脉冲中的地址码。如果地址码与PT2272的地址码相同,则从PT2272的(10)~(10)脚分别输出数据DO~D3。带解码的接收模块就是图5和图6的组合。

  3.驱动执行电路
    经过接收解码之后,就可以控制具体的对象了,控制任务是由驱动执行电路完成的。为了适应各种控制对象,模块常常采用图7所示的继电器驱动电路。

  该电路是配合四键发射器使用的,当按下图l中的SBl(与PT2262的(13)脚相连的按键)时,解码集成电路PT2272的DO(第(13)脚)便输出高电平“1”,其他脚输出低电平“0”,三极管Vl导通,继电器K1吸合,与之连接的电器工作。其他三极管截止,对应的电器停止工作。

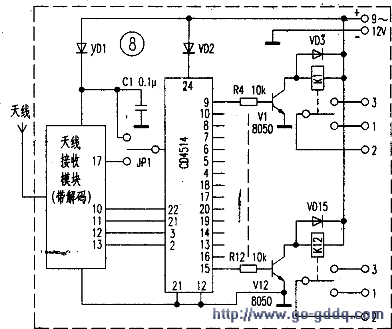

  图8是与t2键发射电路配合使用的接收解码驱动模块,由于发送端采用了8421编码,用四位数据传送了16种信息。所以驱动执行电路中增加了集成电路CD4514进行解码,将四位数据还原为16种独立的输出信号,用来驱动控制16种电器。当然,这里只使用了其中12通道。
