3、初始化程序的设计

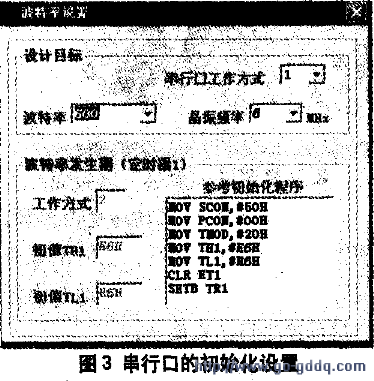

       在51汇编集成开发环境下，初始化程序的设计可以借助于其中的辅助工具很方便地完成。从[辅助工具]-[初始化设置]-[波特率设置]我们可以打开这个辅助工具(见图3)。

　　你只要设置好晶振频率；选择工作方式1或工作方式夏设定好所需的波特率，就自动地选择好了定时器l的工作方式，计算出了初值，并给出了参考的初始化程序。你只要将这个参考程序复制到你的应用程序中就可以了。

　　我们假定单片机系统的晶振频率为6MHz，选择串行口的工作方式为方式1(8位UART，由定时器1作为波特率发生器)，数据传输的波特率为600，此时我们得到定时器l应工作在方式2，TH1年HL1的初值均为1AH，参考程序为：

　　UART初始化：MOV SCON，#50H；选择串行口的工作方式为方式1

      MOV  PCON，#0OH；  选择SMOD=0MOV
     TMOD，#20H；定时器1设置为方式2，软件启动
     MOV TH1，#E6H；设置TH1-的初值为E6H
     MOV TL1，#E6H；设置TL1的初值为E6H
     CLR ET1；关闭定时器1中断，作为波特率发生器用；
     CLR ES；若采用查询方式通讯，需关闭串行口中断；
     SET.B ES；若采用中断方式通讯，需打开串行口中断
     SETB TR1；启动定时器1
     由于51汇编集成开发环境可以识别中文，将标号用中文来表示，使程序的可读性更强。

　　4、查询方式下串行通信程序的设计

      若采用查询方式进行串行通讯，在初始化程序中需关闭串行口中断。

　　(1)发送数据的程序设计

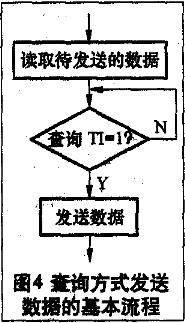

       采用查询方式发送数据之前，必须查询标志位TI的状态，当TI=0时，表明串行口未准备好，不可以发送数据；当TI=1时，表明串行口已准备好，可以发送数据。在发送数据前，必须将TI复位。基本流程见图4。

　　下例程序是采用查询方式发送一个数据块的子程序，其入口条件是：待发送数据的起始地址在DPTR中，发送数据的字节数在R6R7中，数据采用偶校验。

　　发送入口：CLR C
      发送：MOVX  A，@DPTR；读取待发送的数据
      MOV    C，P
      MOV．TB8，C；偶校验位传入 TB8SD2：
      JBC    TI，SD3；查询TI，等待串行口准备好
      AJMP  SD2
      MOV   SBUF，A；发送数据
      SD3：CJNE    R6，#0，修改发送指针
      CJNE R7，#O，修改发送指针
      RET；数据块发送完，退出发送子程序修改发送指针：
      CLR CMOV    A．R7SUBB  A，#1
      MOV    R7．AMOV    A，R6
      SUBB  A，#O
      MOV    R6，A
      SD4：INC DPTR
      AJMP  发送

      (2)接收数据的程序设计

      串行口在可靠接收一个字节的数据后，会自动将SCON中的RI置“1”，查询程序就是查询RI中的内容，在RI=1时，将接收到的数据(SBUF中的内容)保存到指定的地址。在接收一个数据块时，其数据块的字节数一般有两种方式确定，一种是事先约定好的固定字节数，另一种是在数据块的开始处用两个字节来指明字节数。

　　下例程序是采用查询方式接收一个数据块的子程序，其入口条件是接收数据存放的起始地址在DPTR中，接收数据的字节数事先约定好存放在R6R7中，数据采用偶校验。

　　接收入口：CLR C
      查询：JBC  RI，接收；查询RI，等待接收的数据到达AJMP
      查询接收：MOV    A，SBUF偶校验：
      MOV C，RB8ANL    C．PSW．O
      JC保存
      MOV    C，RB8ORL    C，PSW．O
      JNC    保存
      LJMP  ERR2；转出错处理
     保存：MOVX   @DPTR，AINC DPTRDJNZ  R7，查询
      DJNZ  R6，查询
      RE7
      ERR2：……；出错处理

      5、中断方式下串行通信程序的设计

      采用中断方式进行串行通信，应在初始化程序中打开串行口中断。若串行口已准备好，可以发送数据时，TI=1，就引发中断，若串行口可靠接收了一个字节的数据后，RI=1，也引发中断。数据的接收与发送是在中断的服务过程中完成的。

　　由于RI与TI共用一个中断入口，所以在进入中断服务时必须查询RI或TI，以确定发送数据还是接收数据，此外，由于RI与TI不能自动清除，所以在中断服务程序中还必须清除RI或TI标志。

　　下例是发送与接收数据的中断服务程序。设待发送数据在R0所指向的单元中，接收的数据存放在R1所指向的单元中，发送与接收的数据均采用偶校验。

　　串行中断入口：JBC  RI，接收；若为RI中断，转接收数据，同时清除RI
       发送：CLR TI；TI中断，清除TI，准备发送数据
       MOV    A，@R0；读取待发送的数据
       MOV    C，P
       MOV TB8，C
       偶校验位传入TB8
       MOV    SBUF，A；
       RETI
       接收：MOV  A，SBUF
        偶校验：MOV  C，RB8
        ANL    C，PSW．0
        JC保存
        MOV    C，RB8
        ORL    C，PSW．0
        JNC    保存
