三。具体作法：利用原电路板及其元件，采用搭焊方法实现。

　　这应该是业余条件下最简单的方法，所得到的充电器既美观又牢固。具体作法是：

　　1）焊下L、D1，同时用小刀切断原电路板上L、D1两端的铜线。

　　2）切断34063第7、8脚相互之间及与电路板的连接。采用搭焊方式焊上新增的阻值为180欧的电阻。

　　3）改接L、D1为图5中L1、D1的接法。

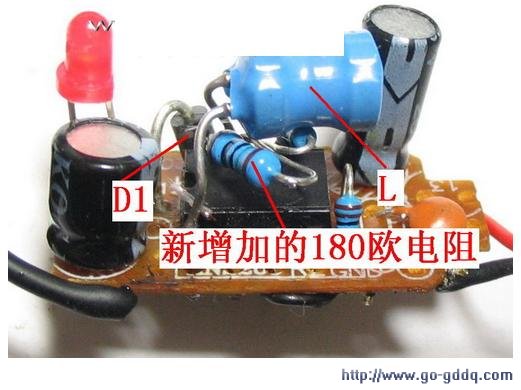

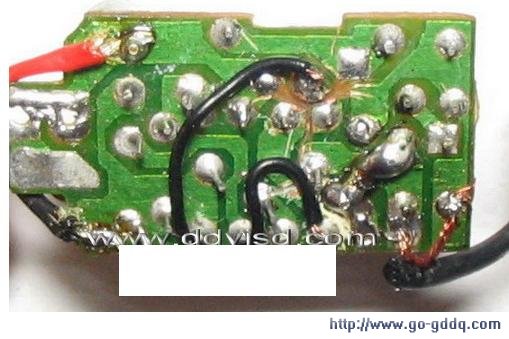

　　图6、7是经笔者改动后的电路板正反面。图6中最大的浅蓝色元件是L，其下方是新增加的180欧电阻，左边是D1。

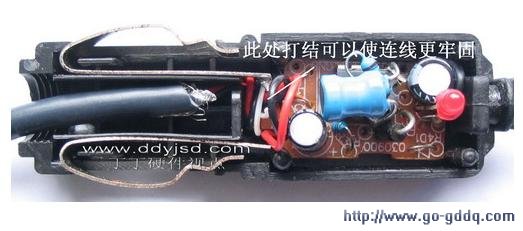

  4）取一根USB线，保留连线及接电脑USB口的插头，另一端弃之不用。USB线的红线和黑线分别接电路板上的正电压输入端和地。（图8）

  5）合上外壳，一只能对几乎所有的手机充电的USB充电器就大功告成了。（图9、10）。
