USB手机充电器的原理是从电脑的USB口取得＋5V的电压，再供给充电电压为＋5V的手机。由于方便价廉（约10元钱），不少办公一族都在用它。但它存在兼容性问题：不能对许多手机（以诺基亚系列居多，也包括其他品牌的某些型号）充电或充不满电。
一。故障现象：几乎无法对所有的NOKIA手机充电

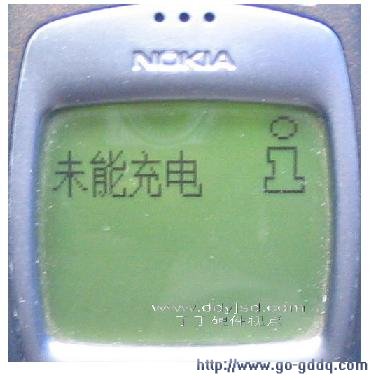

插入充电器数秒（或者是充了一段时间后），手机液晶屏显示“未能充电”（图1），宣告充电失败。
诺基亚手机具有统一的标准充电接口：插头规格相同、充电电压为5.2V（ACP-8C型）或5.7V（ACP-12C型）。USB充电器不能对其充电的原因在于输出电压偏低。USB接口为＋5V输出（比标准充电电压略低），加之传输过程中的衰减，最终手机得到的充电电压要小于5V（实测仅为4.95V）。电压值达不到充电要求，自然诺基亚手机要对USB充电器说NO！
二。解决之道：提升充电器输出电压值
要实现充电的目的，必须将低于5V的输出电压提升至5V以上，就要用到DC-DC变换电路。利用易购且价格低廉（仅10元）的车载手机充电器，可以实现业余条件下提升USB电压的目的。

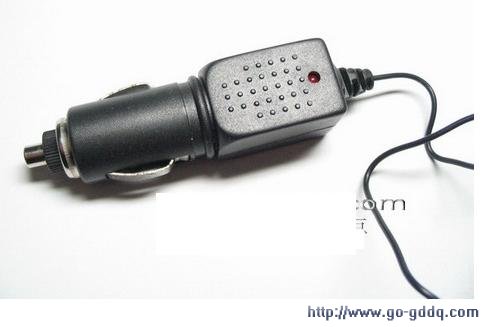

图2就是我们将要改造的车载手机充电器（连接汽车＋12V电源一端），它的另一端通过不同的转换插头可以接不同的手机。

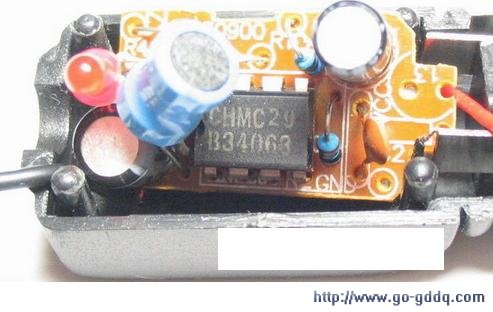

车载充电器里面有一块DC-DC转换电路板（图3），用于将+12V电压降为+5V（实测为5.7V）。
该车载充电器使用了8脚封装的DC-DC变换专用IC B34063，它由华越微电子公司生产，与最常见的MC34063封装形式、引脚定义相同并可以互换。根据外围电路的不同，34063既可以接成降压方式（如汽车充电器），也可以接成升压方式。
