笔者利用现有的电子元器件制作了—种电话来电显示器加装自供自充电源，再也不为换电池而麻烦了。

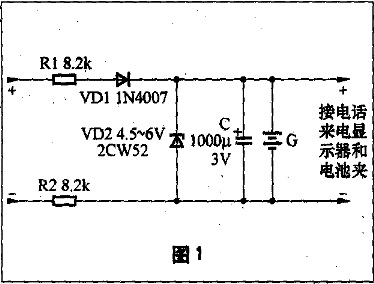

　　按图1加装之后，安装好的电路板就可装入电话机内，电池盒仓内安装充电电池，正、负极性接市话外线接线盒电源，建议将万用表拨至直流电压挡进行极性确认。将自供自充电源的“+”、“-”两根引线分别焊接在电池盒内仓“+”、“-”通电端上即可。

　　自供自充电源取之电话线间的直流50V电压经二极管VD1、半波整流、电阻R1及R2限流，从外线电压中取得约3.8V左右直流电压，经VD2稳压后输出电压为3.1V左右。VD1除整流外，根据二极管的特性，正向导通，反向截止，还保证充电电池不向外线电路放电。所有元器件连接好后，把整个电路固定在话机的多余空间中，只要接线无误，一装即成。VD1用1N4007型硅整流二极管；VD2用4.5V～6V、0.25W硅稳压二极管，最常用的是2CW52、2CW51等；R用1／4W碳膜电阻C用CD11-12V电解电容器(1000μF)。

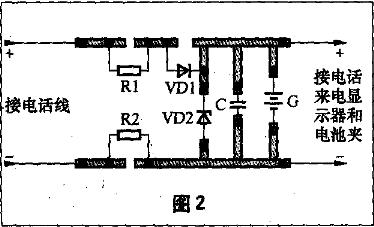

　　G是选用7号AAA充电电池。电路板根据机内的空间大小确定面积。

　　如你的电话机安装以上电路后，电池平时处于电压保持状态，充电电流微小，也就是人们所说的浮充电，电池不会发热。且使用寿命5～6年。电池仅在外线维修或摘机停电时向本机供电，确保原有的信息储存。
