现在有不少爱好者手上有数字万用表。

　　但却没有测量温度的功能。这里向大家介绍一种DIY温度测量仪，其测量精度±0.1℃，测量范围-10～110℃。该温度计用途广泛。测量准确，读数直观，温度时间响应快。是家庭和监控温度的好帮手。以下介绍具体的制作方法。

　　一、材料
　　

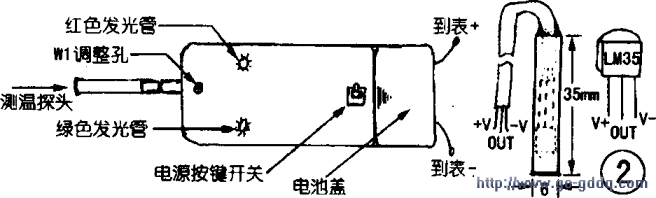

　　1.外壳  旧遥控器外壳1只，按照图2的样子在底盖上打两个发光二极管孔、1个电源开关孔、1个调整螺丝孔，孔径视所选发光二极管的直径和电位器及开关大小而定。遥控器里面的电路板全部拆除不用，仅保留好电池盒和按键橡胶板。

　　2.连接线使用已坏电脑的那条又细又软的鼠标软线。鼠标线内有5条芯线。只要其中3条，可用万用表查找。
　　
　　3.测温探头  1）LM35温度传感器（《电子报》也刊登过，这里就不再叙述）1只；2）小线路板l块（长15mm、宽4mm）。将LM35焊到小线路板上；3）探头外壳，找一支自动铅笔外筒或不锈钢外筒（直径6mm），截取长度35mm；4）手指头盖大小的l块白铁皮或者不锈钢片，将其一面全部镀上焊锡备用。

　　4.仪表数字万用表1块（具有200mV挡）。

　　二、制作
　　
　　1.电路板将遥控器原电路板取出，按其尺寸加工一块敷铜板，然后按敷铜板尺寸剪一块纸板。在纸板上画好电路图。再将画好的电路图纸板盖在敷铜板上用透明胶固定好。按照纸板（图案）打好元件孔，然后撕掉纸样，用小刀刻好线路。用800～1000号细砂纸将电路板打磨光亮，用清水洗净灰尘，擦干净水，在灯光下照看电路检查一下有没有错刻和漏刻的地方，最好用酒精松香水涂一遍电路板，晾干后即可插件、焊接。

　　2.探头  截取后的探头外壳将其一头镀上焊锡，将镀好焊锡的不锈钢片镀锡面朝上平放在桌上，再将探头外壳镀锡的那一头压在不锈钢锡片上。用烙铁加热等锡熔化后，拿走烙铁，等锡凝固后用剪刀剪去多余的边缘，最好用锉刀修好边角，再向探头桶里放～些导热硅脂。将鼠标线一端的三条线分别焊到小线板的三条线上，此时一定要记录好三条线的颜色和接线位置，最好将LM35放进装有硅脂的探头桶里，再用502胶脂封固桶口探头即制作完成。鼠标线另一一端三条线头分别焊到电路板的相应位置，将引线的端部用热熔胶固定在遥控器外壳的前端内，防止拉动鼠标线将内焊线拉断。

　　三、电路和调试
　　

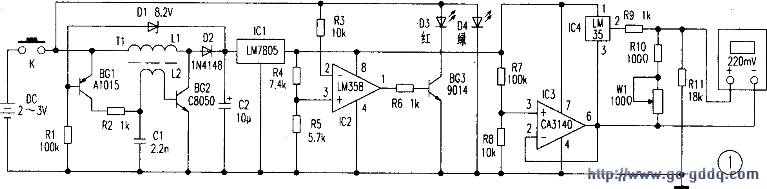

　　上图电路由三部分组成，第一部分BGl、BG2、Tl等元件组成升压电路，先断开LM7805的输入端，接通电源测量C2两端电压应在10～11V之间，如电路不起振则调换L2两线头即可。

　　BGl用A1050 β≥200，BG2用C8050 β≥150。第二部分由IC2 I.M358等组成电池电压验测电路，正常电压时只有绿灯亮。当电池电压低于2V时红灯亮。IC2③脚电压调在2V即可发光二极管选用低功耗，高亮度的以减少对电量的消耗。第三部分由IC3 CA3140、IC4 LM35等元件组成测温电路，此部分电路只要按电路参数组装基本不用调试。只要调整w1即可校准表头的显示温度。全部组装好后，将数字表打到220mV挡，将探头放到腋窝下夹住，紧贴肉体25～30min后打开电路板和数字表开关，调节W1将数字表的显示值调到37℃即可。
