笔者用万能实验板。制作了演示CD4067功能的电路，本电路同时还能演示计数器计数过程和计数脉冲的产生。在课堂教学中效果显着，使学生兴趣大增。现将电路谨荐给同行，希望有抛砖引玉之效。

　　CD4067为CMOS 16选l双向模拟开关。可用于数字传输、信号分时处理、多路巡回监测等电路中，与单片机：I/O端口挂接，能很方便地实现生产测控。也可与其他CMOS电路连接成数控网络、多路分配器等，设计出多种实用的电路。

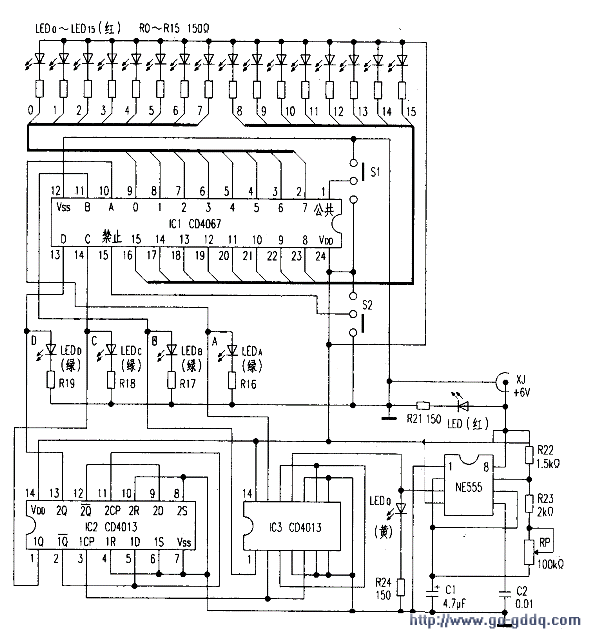

　　该演示电路由低频脉冲电路、计数器和CD4067导通情况显示电路组成。参看附图。

　　低频脉冲电路由NE555、R22、R23、RP、Cl等元件组成振荡器，产生计数脉冲。调整RP可改变脉冲周期，若将RP的阻值调节到最大，脉冲周期可接近1s，学生可以通过闪光，清楚地看到连续输出的脉冲。若想再增大脉冲周期，可适当增大Cl或R23的值。对于NE555振荡电路的工作原理。有关介绍甚多，此不赘述。

　　计数部分由两块CD4013双D触发器组成，是采用842l编码的异步计数器。发光二极管LEDD、LEDC、LEDB、LEDA显示计数器即时计数情况，LEDD为最高位，LEDA为最低位，“1”表示发光，“0”表示熄灭。计数器依次产生的0000～llll数码。周而复始地输送到CD4067的数控端。由于计数过程是16个脉冲为一个周期。计数显示发光二极管闪亮节奏比脉冲输出指示管LEDQ更慢，学生可以边看边数边理解计数器计数过程。

　　CD4067的工作电路十分简单，由计数器输出的8421码，与CD4067数控端相对应连接。

　　CD4067的0～15通道的输入（输出）端与发光二极管LEDo～LED15各支路对应相连，可以显示CD4067的导通情况。本电路只设计了一种传输情况下的显示电路，只能显示选择开关S1接地时的电流流向。S2为禁止开关，拨至高电位，各通道均不导通。

　　演示全电路工作原理时，把S1、S2都拨至与地相连，外接6V电源从XJ插入，电源指示发光管LED亮，振荡电路开始工作，输出计数脉冲。调节RP，使振荡频率最低，此时LED0约每秒闪亮一次，计数器开始计数，发光管LEDD、LEDC、LEDB、LEDA遵循842l码的原则发光，计数器将编码输送到CD4067数控端，再根据编码顺序，依次接通CD4067的0～15通道，使LED0～LEDl5的16只发光二极管依次发光，每只发光管发光时间受计数脉冲控制。由于计数是连续进行的，所以CD4067的16个通道依次轮流导通，且周而复始，整个电路工作原理及功能可一目了然。

　　将S2拨至高电位端，使CD4067的⑩脚处于高电位，此时可以看到计数显示在不停的工作。

　　但LEDo～LEDl5全部熄灭，CD4067处于关闭状态。

　　再将S2拨回低电位，将Sl拨至高电位，使通过CD4067的电流改变方向。

　　LEDo～LEDl5熄灭，此时可用万用表测量0～15各通道输出端随计数脉冲跳动的电压，以证实CD4067具有双向导通的功能。

　　通过调节RP，使振荡周期加快，让发光管快速闪亮，出现一个亮灯从首至尾快速游动的感觉。这就形成了一个彩灯控制电路。如改变O～15通道的接法，可接成循环、追逐、放射等多样形式的彩灯控制电路。还可利用CD4067的16个输出端去实现音量控制、调速、调光等。
