百变光控电子鸟
来源:本站整理  作者:佚名  2010-10-15 08:59:08



  本文介绍的光控电子鸟是一个有趣的电子小玩具,它利用照射在它上面的光线强弱变化而发出忽高忽低、音调多变的鸟叫声。尤其在变化莫测的霓虹灯的照射下,其声音百变无穷,俗称“百变光控电子鸟”。适合电子爱好者揣摸与学习。

  一、电路原理电子鸟

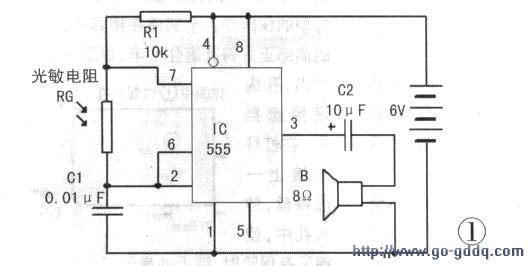

  电路图1所示。NE555时基电路和电阻R1、光敏电阻RG及电容器C1组成典型的无稳态振荡电路(也称多谐振荡器1。接通电源后电路印起振,555的第3脚会交替出现高电平和低电平,推动喇叭发声,其音调将随振荡频率的变化而变化。

  电路的振荡频率t=1.44/[(R1+2RG)·C1],分母中的RG是一只光敏电阻器的阻值。光敏电阻是一种无源光敏器件,它利用半导体如硫化镉和硒化镉(CdS、CdSe)光致导电特性,其阻值随光的强度而变化;光照强,阻值小;光照弱或无光照,阻值大。当改变光的强弱,从而改变电路的振荡频率。

  使用时,让光敏电阻RG置于灯光的照射下,然后用手指在RG上方上下左右晃动,以改变投射到RG上的光强,只要手指控制得好,喇叭就能模拟发出忽高忽低、变幻无穷、非常逼真的多种鸟叫声。

      二、元器件选择

  集成电路IC选用NE555时基电路;RG采用MG45型非密封式光敏电阻器,它的响应波长峰值为0.56~0.58微:R1选用W金属膜电阻;C1选用瓷介电容;C2为电解电路;B选用8欧小型喇叭;电源可用4节5号电池或6V可调直流稳压电源。其布线图见图2所示。

    三、安装调试

  1、按电路图焊接完成后,检查如无错漏,电路不用调试即可正常工作。如无声可用万用表检查笫3脚输出电压,其正常值为 4V左右。

  2、印刷线路板、喇叭和电池均可装在一个大小适中的盒子里,再在上面放置一个小鸟模型(可用市售丝绒小鸟 )。当你在用手轻轻抚摸小鸟{即在光敏电阻上面晃动时),它就会听你指挥唱起歌来,真有趣!

  3、根据需要可加装普通小型电源开关( K)。

  4、光敏电阻器件的亮暗动态电阻值差距愈大,百变鸟鸣效果愈明显。

  四、改进

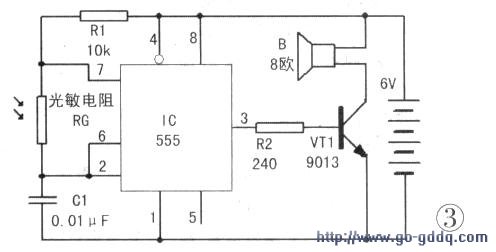

  为提高发声的功率,可按原理图3进行改进。555多变的频率信号经R2(240欧)限流后,驱动小功率管VTI(9013)并通过喇叭发出多变的鸟叫声,连50米以外的地方都能听到;尤其在光照变幻的霓虹灯的照射下,鸟鸣效果会更好。其布线图可在图2上稍作修改,在X和Y两处断开,再按原理图3焊接好R2、9013和喇叭即可,布线图见图4所示。
