随着人们生活水平的提高，人们越来越关心自己的家居安全了，居住在楼房里有一个缺点，小偷可以通过攀爬晒台架或底层的防盗窗轻易地从阳台入室盗窃。这里介绍一种阳台防盗铃平时可以作为遥控门铃使用，当家人外出后自动进入警戒状态，此时遥控门铃自动失效，防止小偷通过门铃来试探家中是否有人，如果小偷爬上阳台准备入室盗窃时立即发出高达l20dB急促的警声，令小偷闻风丧胆，逃之夭夭。

　　工作原理
　　
　　图1是发射电路安装在家门口。AN是门铃按钮，K是锁控开关，当家人全部外出时将大门的保险锁上保险时K自动接通，起到自动设防的作用。当按下AN或接通K时，RCM-IA会发射出250~3OOMHz的经调制的无线电波。

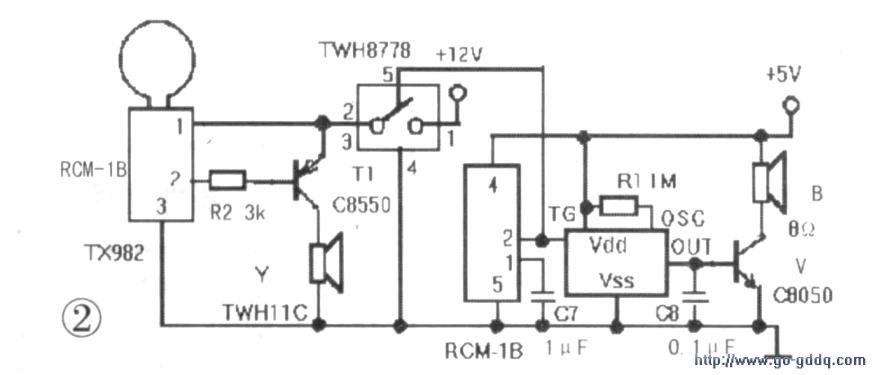

　　图2是接收电路，安装在阳台的天花板上，FICM-IB接收到经调制的无线电波后笫2脚输出高电平，从而触发语言集成电路工作，使其OUT脚输出内储存的“叮咚，您好！请开门”语言信号，经V功率放大后，推动B发出叫开门声。

　　同时第2脚的高电平使TWH8778电子开关处于导通状态，l2V正电源通过TWH8778加至TX982上。TX982是徵波感应电路，利用微波多普勒技术，在一定的空间内建立微电场，当有人或活动物体进入电场时会反射回波，经电子线路混频后检测出极微弱的移频信号，此信号经智能处理后，可输出控制信号。由于采用了微波检测专用微处理器所以能够对输入信号进行脉频和脉宽处理，因而对小体积动物、远距离的树木、高频通讯信号、远距离的闪电和电器开关时的干扰予以排除，是以往红外线、超声波、热释电元件组成的检测电路和常规的微波电路所无法比拟的。

　　TX982的有效监控半径l～7米，微波可以穿透玻璃，检测出窗外是否有人，所以作为阳台报警传感器最合适。当微波电路检测到有人在监控范围内活动时，TX982的输出端输出下拉电平，使T1菅导通10秒，TWHIIC发出刺耳的笞声，如果小偷仍不离开，警笛将持续报警，直至小偷离开。

　　调试
　　
　　TX982初次加电时，系统将闭锁60秒，期间完成微处理器初始化，并建立电场，这时红色指示灯点亮，60秒后熄灭，系统才进入监控状态，所以按门铃时只要按下AN不超过60秒就不会使警笛误报。“叮咚，您好！请开门”语言电路采用脉冲上升沿触发所以当锁控开关闭合后，RCM-IB由于持续接收到RCM-IA发出的无线电信号笫2脚一直输出高电平时，语言电路只会在第2脚的电平上升瞬间输出一次语言信号然后静音，以后再按AN，因为第2脚的电平没有变化所以门铃不再有声音发出，自动闭锁。

　　制作要点
　　

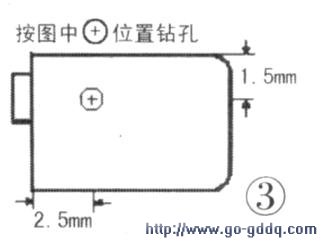

　　制作锁控开关是制作的难点，铁门上的防盗锁和一般的锁具有些区别，它的正反两面都能用钥匙反锁，锁具背面不是紧贴在铁门上的，正好有空间加装小开关，开关可以采用燃气热水器上用来检测水压的一种带杠杆的微动开关，将锁具背面的盖板卸下，照图3的尺寸钴一个6mm的孔。在没有保险时，长方型的保险锁舌全部缩在锁具内，锁舌的肩部正好将孔遮住一半，保险时锁舌伸出，孔内没用遮挡物。在杠杆上接上一段铁丝，伸入孔中，使得没有保险时，锁舌的肩部压住杠杆使K断开，保险时释放杠杆使K接通。徵动开关可以用快干型的环氧树脂胶粘结在防盗锁上，采用这种方法制作的锁控开关既简单又可靠。

　　电源部分由市电220V整流稳压后分别获得l2V及5V电压，参见图4。
