稳压电源对于电子爱好者是必不可少的设备，本制作参考国外电子网站，经过改进而成。本可调稳压电源同时具有限流功能，数字显示电压、电流值，限流功能在作实验时是很有用的，不用担心出现错误而造成损失。

　　当输出电流超过预设电流时，输出电压下降、限流指示灯亮，表明电流超过了设定值，利用恒流功能还可给可充电池充电。

　　技术参数
    输入电压：24VAC
    输入电流：3A（最大）
    输出电压：0-24V可调
    输出电流：2mA-3A可调
    输出电压纹波：0.01％（最大）

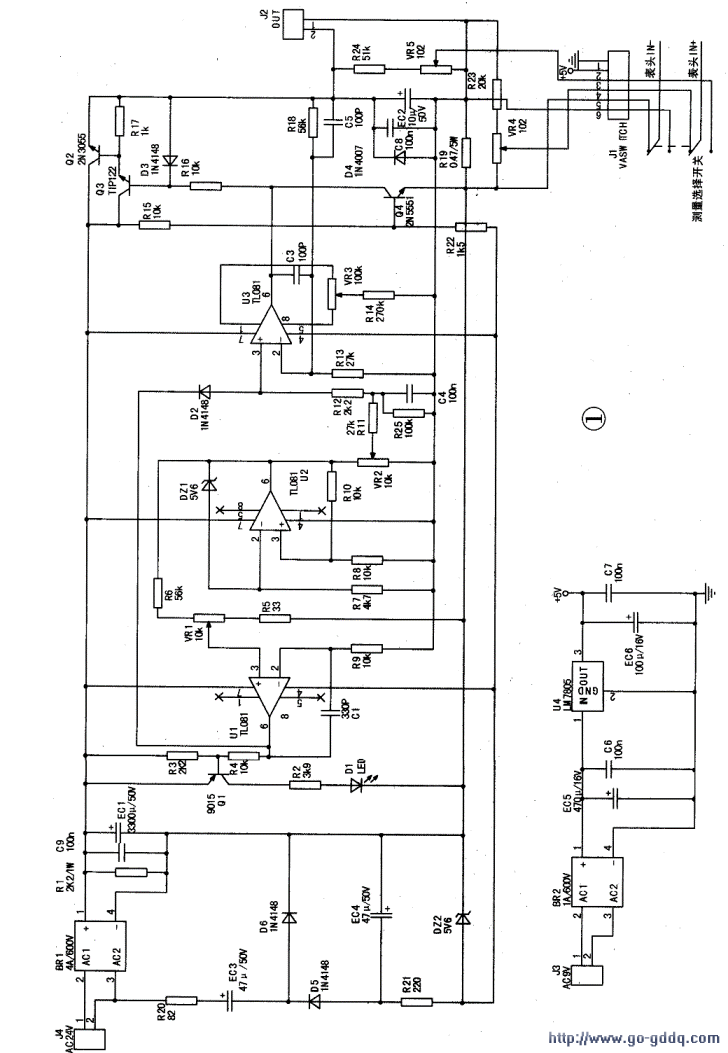

    工作原理见图1，  市电通过220v／24V、3A变压器，连接到接线端子J4，由整流桥BRl整流、EC1和R1平滑滤波，输出至电压调整管Q2的集电极。这个电路具有不同于其它稳压电源的独特的特点。

　　电源的基准电压用一个固定增益的运算放大器U2提供，DZ1选用稳压值5.6V的稳压管。接通电源后运放U2的输出电压增加到使DZ1导通，通过R7稳定在5.6V附近，因为R8=R1O，所以U2的输出电压是11.2V。U3的放大倍数大约为3倍，根据公式A=（R1 3+R18）／R13。

　　11.2V的基准电压大约能　　放大到超过30V，电位器VR3和电阻R14组成输出电压零位调节器，使它能输出OV的电压。

　　电路另一个非常重要的特征，是能预置最大输出电流，可有效地从恒压源转换为恒流源。电路通过U1检测串联在负载上的电阻R19两端的电压降，U1的反相输入端通过R9接到基准OV，同时同相输入电压能够由VRl调节，假设输出电压为几伏，调整VRl使U1的同相输入端为1V。电路的电压放大部分使输出电压保持恒定，而串在输出回路的R19的影响可以忽略不计，因为R19的阻值很小且在电路电压控制反馈回路之外。当负载和输出电压不变时，电路处于稳压状态，当负载电流增大导致R19上压降大于1V时，U1输出为低电平，由于U1的输出端通过D2连结到U3的同相输入端，使U1强制将U3的同相输入端电位拉低，故输出电压降低，直到电流采样电阻R19两端的压降降到1V，电路转入恒流模式。通过监测R19上的压降来降低输出电压而实现限制输出电流是一个保持输出电流恒定的有效方法，而且非常精确，可以将电流控制到2mA。C1在这儿的作用是增加电路的稳定性，Q1用于指示限流电路是否动作，只要进入限流状态，Q1就会驱动LED发光。为了使U3能控制输出电压到OV，需要一个负的供电电压，负电压由一个简单的电压泵电路由EC3、EC4及相关元件组成。经R21和DZ2稳压而成，这个这个负电压同时给U1和U3提供电源，U2由单电源供电。

　　为了避免在关闭电源时电路出现失控，由Q4及其相关元件组成一个保护电路，当交流电压一消失，负电压也会马上消失，从而Q4导通，输出电压就会变为OV，有效地保护了电路和与之相连的负载。在正常工作期间，Q4的基极通过R22连接到负压而截止，U3的内部有一个输出短路保护电路，Q4导通也不会使IC损坏，这样能很快地泄放掉滤波电容储存的电荷，这个功能对于在做实验时是非常有利的，因为多数的稳压电源在关闭电源开关时往往会发生输出电压瞬间的升高而损失惨重。

   　　为了防止VR2接触不良时，使输出电压升到最大值，在U3的同相端接入R25，当VR2开路时，将U3的同相端电压拉为0V ，从而使输出为0V。
